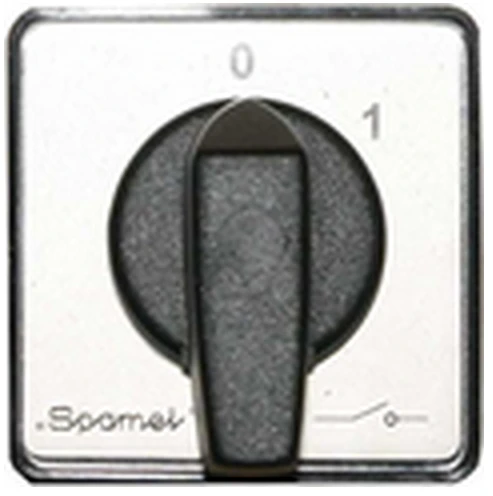

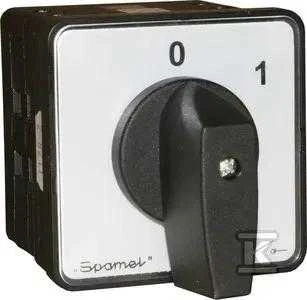

Spamel jungiklis 0-1 4P 63A, pritvirtintas prie skydelio - SK63-2.8210P03

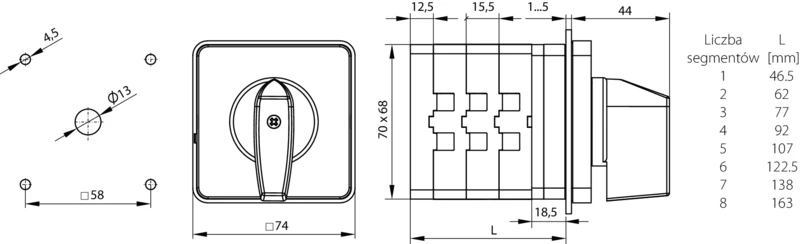

Jungiklis 0-1 4P 63A montuojamas prie valdymo pulto - SK63-2.8210P03   TECHNINIAI DUOMENYS Vardinė izoliacijos įtampa Ue 690 V Vardinė atsparumo impulsinei įtampai vertė Uimp 6 kV Vardinė nuolatinė srovė Iu 63 A Vardinė jungimo srovė Ic 63 A Vardinė terminė srovė ore Ith 63 A Vardinė terminė srovė korpuse Ithe 63 A Dažnis 50/60 Hz Vardinė jungimo srovė Ie AC-21A, AC-22A kategorijoje 63 A (230/400/500/690 V) Vardinė jungimo galia Pe AC-23A kategorijoje 15 kW (230 V) 28 kW (400 V) 34 kW (500 V) 46 kW (690 V) Vardinė jungimo galia Pe AC-3 kategorijoje 12 kW (230 V) 18 kW (400 V) 24 kW (500 V) 33 kW (690 V) Įjungimo kampas 30°-45°-90° Vardinė trumpalaikė atsparumo srovė Icw(1s) 1,2 kA Vardinė trumpojo jungimo įjungimo srovė Icm 0,7 kA Prijungimo laidų skerspjūvis 6...16 mm² (kietų) 6...16 mm² (lanksčių) Jungiklio tvirtinimas prie valdymo pulto □58 Gnybtų varžtai M5 Varžtų priveržimo momentas (laidų priveržimui) 2,0 Nm Mechaninis atsparumas 3,0 mln. (perjungimo ciklų) Aplinkos temperatūra -40 ... +70°C (darbo) -40 ... +70°C (laikymo) Apsaugos laipsnis PN-EN 60529 valdymo pulto atžvilgiu IP65 Korpuso OB apsaugos laipsnis IP65 Gnybtų apsaugos laipsnis IP20 Taršos laipsnis EN 60947-1 3 Apsaugos klasė korpuse OB II Atsparumas vibracijai (pagal IEC 60068-2-6) 2...100 Hz (dažnis) 13,2 Hz (perėjimo dažnis) ± 1 mm (poslinkio amplitudė) ± 0,7 g (pagreičio amplitudė) Atsparumas smūgiams (pagal IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas ciklinei drėgnai šilumai (IEC 60068-2-30) 55°C (aplinkos temperatūra) 95% (santykinė drėgmė) Atsparumas cikliniam druskos rūkui (pagal IEC 60068-2-52) bandymo aštrumas 1
