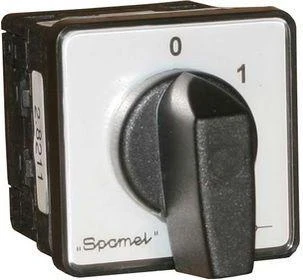

Cam jungtis IP65 (LK40- 2.821OB2ZC)
techniniai duomenys:
vardinė izoliacinė įtampa UI: 690 V
Vardinė smūgio įtampa Inercinis Uimp: 6 kV
nuolatinė srovė IU = Ith: 40 A
nominali Pe prisijungimo galia AC-3: 20 kW (400 V), 14 kW (500 V), 7 kW (690 V)
nominali Pe jungties galia (AC-4): 8 kW (400 V), 5.5 kW (690 V)
vardinė jungties srovė Ie kat. AC3: 38 A (400 V), 21.5 A (500 V), 7,5 A (690 V)
vardinė jungties srovė Katėje. AC-4: 16 A (400 V), 6 A (690 V)
vardinis trumpalaikis stabilus srovės Icw (1s): 0,85 kA
vardinė trumpojo jungimo srovė Icm: 1,5 kA
Mechaninis patvarumas: 3,0 milijonai (perdavimo ciklai)
aplinkos temperatūra: -40... + 70 ° C (darbai), -40... + 70 ° C (laikymas)
sujungimo laidų sekcija: 4... 10 mm2
apsauga: PN- EN 60529 vis- à- vis desktop: IP41, IP65
Atsparumas vibracijai (IEC 60068-2-6) 2... 13, 2... 100 Hz (dažnis), ± 1 mm (judesio amplitudė), ± 0,7 g (pagreičio amplitudė)
Atsparumas smūgiui (IEC 60068-2-27) 15 g (didžiausias pagreitis), 11 ms (impulso trukmė)
atsparumas drėgnajai ciklinei šilumai (IEC 60068-2-30), 55 ° C (aplinkos temperatūra), 95% (santykinis drėgnis)
atsparumas cikliniam druskos rūko poveikiui (IEC 60068-2-52): 1 bandymo židinys
vykdymas: jungiklis 0-1 (3- pole)

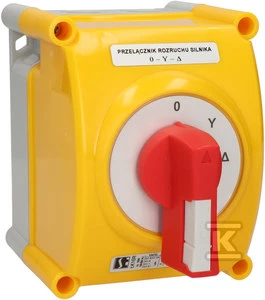

nustatymo būdas: korpuse OB2 su uždara galva gelsvai raudona
