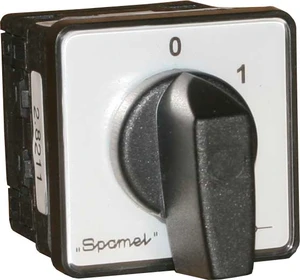

Spamel 0-1-2-3 20A darbalaukio jungtis – SK20-2.8445P03

Łącznik obwodów 0-1-2-3 20A mocowany do pulpitu - SK20-2.8445P03   DANE TECHNICZNE Napięcie znamionowe izolacji Ue 690 V Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV Prąd znamionowy ciągły Iu=Ith 25 A Prąd znamieniowy łączeniowy Ie w kat. AC-21A, AC-22A 20 A (230/400/500/690 V) Znamionowa moc łączeniowa Pe w kat. AC-23A 3,5 kW (230 V) 6 kW (400 V) 7,5 kW (500 V) 10 kW (690 V) Znamionowa moc łączeniowa Pe w kat. AC-3 2,5 kW (230 V) 4 kW (400 V) 5 kW (500 V) 7,5 kW (690 V) Prąd znamionowy łączeniowy Ie w kat. DC-21A 20 A (24 V) 10 A (110 V) 8 A (220 V) Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,25 kA Prąd znamionowy załączalny zwarciowy Icm 0,34 kA Prąd znamionowy zwarciowy umowny 10 kA Prąd znamionowy wkładka bezpiecznikowa gG 20 A Przekrój przewodów przyłączeniowych 1...4 mm² Moment dokręcania zacisków 0,5 Nm Mocowanie łącznika do pulpitu 31/□36 Trwałość mechaniczna 3,0 mln (cykli przestawieniowych) Temperatura otoczenia -40 ... +70°C (pracy) -40 ... +70°C (przechowywania) Stopień ochrony PN-EN 60529 względem pulpitu IP65 Stopień ochrony obudowy OB IP65 Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość) ± 1 mm (amplituda przemieszczenia) ± 0,7 g (amplituda przyspieszenia) Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe) 11 ms (czas trwania impulsu) Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia) 95% (wilgotność względna) Odporność na mgłę solną cykliczną (wg IEC 60068-2-52) ostrość próby 1
