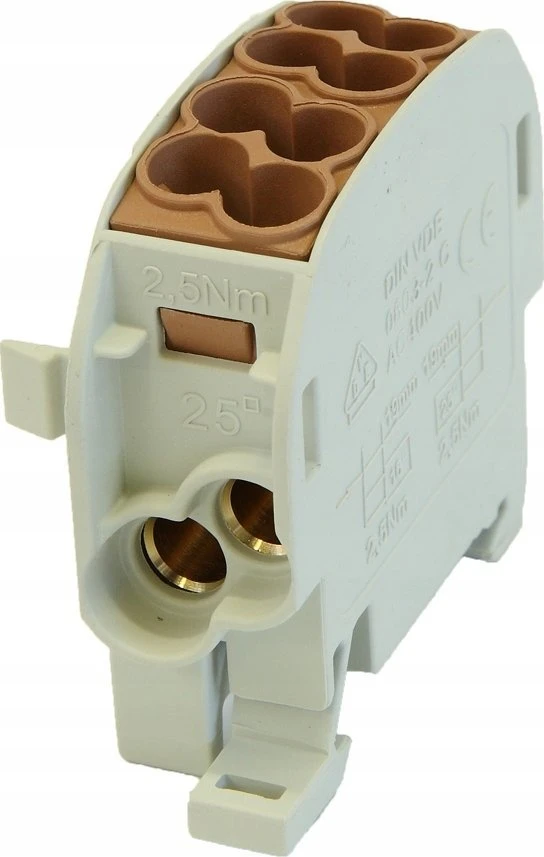

Simet Paskirstymo blokas - atšaka Al/Cu SCB 25 (80110) SIMBLOCK ruda 81501015

BLOK ROZDZIELCZY ODGAŁĘŹNY AL/CU SCB 25 BRĄZOWY SIMET 81501015 Blok rozdzielczy odgałęźny to urządzenie, które służy do łączenia lub rozgałęziania przewodów elektrycznych w instalacjach elektrycznych. To element, który pozwala na połączenie jednego przewodu z wieloma innymi lub podzielenie jednego przewodu na kilka, co umożliwia prowadzenie różnych linii zasilających lub sygnałowych w jednej instalacji. Bloki rozdzielcze odgałęźne stosuje się w różnego rodzaju instalacjach zasilających, oświetleniowych, sygnalizacyjnych, czy przemysłowych. Dzięki nim można łatwo i bezpiecznie połączyć przewody o różnych średnicach oraz kolorach, co ułatwia identyfikację poszczególnych linii zasilających lub sygnałowych w instalacji.Dane techniczne: Nr kat.: 81501015 Oz. handlowe: SCB 25 Kolor: Brązowy Wejście (drut): 2 x (2,5 - 25) mm² Wejście (linka z tulejką): 2 x (1,5 - 16) mm² Wyjście (drut): 2 x (2,5 - 16) mm² Wyjście (linka z tulejką): 2 x (1,5 - 10) mm² Ilość biegunów: 1 Prąd znamionowy Cu: 152 A (2 x 16 mm²) / 101 A (1 x 25 mm²) Prąd znamionowy Al: 100 A (1 x 25 mm²) Napięcie znamionowe: 1000 V AC/DC Montaż: Szyna TS 35 - Poziom Zgodność z dyrektywami: RoHS Certyfikaty, zgodność i bezpieczeństwo: IEC 60947-7-1 IEC 61238-1 (Klasa A) DIN VDE 0603-3-1 UL-1059 / CSA C22.2 No.158-10 Przegląd serii SCB: Produkty przeznaczone do przewodów aluminiowych lub miedzianych Kompaktowa i solidna konstrukcja Obudowa chroniąca przed przypadkowym dotknięciem części czynnych Znaczne oszczędności dla użytkowników dzięki zoptymalizowanemu korpusowi z mosiądzu Stosowane do napięć AC/DC System modułowy, możliwość układania w stos i łączenia Szybsza instalacja dzięki uproszczonemu montażowi śrub, Niewypadające śruby przymocowane do plastikowej obudowy i brak konieczności użycia dodatkowych elementów przytrzymujących Obszary zastosowań: Budowa maszyn Zakłady produkcyjne Automatyka Rozdzielnice Elektrownie wiatrowe Technologie solarne Elektromobilność Budowa modułów: Konstrukcja zapobiegająca wypadaniu wkrętów Obudowa chroniąca przed przypadkowym dotknięciem części czynnych Każdy przewód mocowany dwoma wkrętami dociskowymi Unikalna budowa rdzenia Zaokrąglone krawędzie Otwarty obszar do mocowania System modułowy, umożliwia łączenie w sekcje Odpowiedni do przewodów Al oraz Cu Instalacja na szynie TS 35 (poziomo) Instalacja na szynie TS 35 (pionowo) Rysunek techniczny: Szerokość: 24,8 mm Szerokość modułu: 17,8 mm Długość: 55,7 mm Wysokość: 49,3 mm Skopiuj link i wklej go do przeglądarki:O producencie: Przedsiębiorstwo Simet skupia się na jakości swoich produktów oraz ochronie środowiska, co jest potwierdzone odpowiednimi certyfikatami jakościowymi i środowiskowymi
