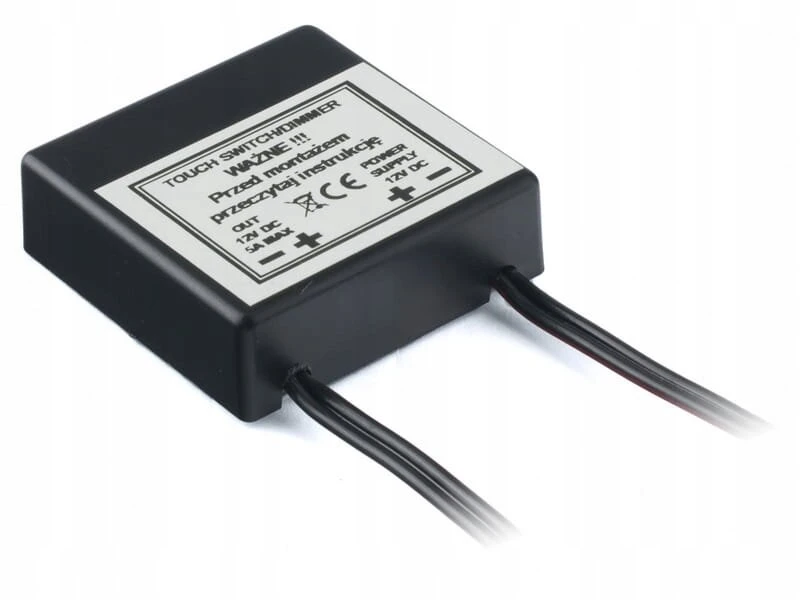

ul-borto jutiklinis jungiklis baldų lentoms 12/24v DC 36W Uniled

5902815201397

„UL-Board“ elektroninis jungiklis leidžia įjungti ir valdyti apšvietimą LED juostų ir juostelių pavidalu su jutikliniu ir rankų gestais. Didelis prietaiso jautrumas reiškia, kad jis veikia ne kondensuojančiomis medžiagomis iki 30 mm storio, pavyzdžiui, baldų lenta, mediena ir gipso lenta. Jungiklis puikiai tinka baldų apšvietimo valdymui.

Techniniai duomenys

Galios įtampa: 12 V/24 V DC

apkrova:

12 V DC - MAX 3A (36W)

24 V DC - MAX 3A (36W)

Apsaugos laipsnis: IP40

Darbo diapazonas: 10 ÷ 30 mm

Matmenys: 44 x 44 x 14 mm

LED kabelių ilgis: apie 19 cm

Surinkimas

- pažymėtai „LED“ jungčiai, litavimui iš LED apšvietimo.

- patikrinkite surinkimo ir jungčių teisingumą.

- Įdiekite jungiklį paskirties vietoje, t. Y. Už baldų lentos, viršutinės ar kito medinio elemento, kurio storis yra 10–30 mm.

Ryšio schema:

Naudojimo instrukcijos:

Trumpas baldų plokštelės prisilietimas virš įdiegto jungiklio sukelia apšvietimą įjungti/išjungti. Laikydami pirštą ar rankas virš 2 sekundžių, čia prietaisas perjungs šviesos intensyvumo reguliavimo režimą. Po šviesos iki 100%, įvyksta trumpa 0,5S pauzė. Norėdami įjungti krovinį, palaikykite jutiklinį lauką ir pašviesinkite apšvietimą į norimą lygį. Iškart po to, kai įjungus maitinimą, trumpa testas, o apšvietimas greitai praskaidrina iki 100%, o po to pritemdomas iki 0% ryškumo.

Dėmesys! Nesant jungiklio, kad būtų galima liesti ar nuolat automatiškai pašviesinti, atjunkite maitinimo šaltinį, palaukite 30 sekundžių. ir vėl pritvirtinkite galią.
