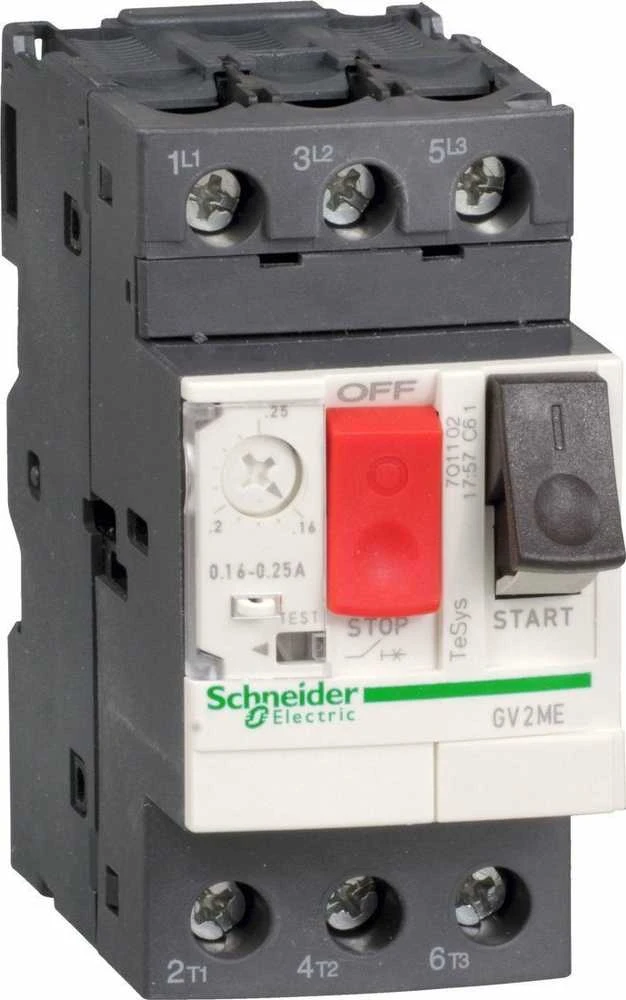

Schneider Electric Variklio jungiklis 3P 7,5kW 13-18A PL GV2ME20AP

Schneider Electric, Wyłącznik silnikowy GV2ME z napędem przyciskowym I=13-18A PL zaciski skrzynkowe, GV2ME20AP Podstawowe informacje: Produkt: TeSys Nazwa produktu: TeSys GV2 Typ urządzenia: Wyłącznik Nazwa skrócona: GV2ME Zastosowanie: silnik Technologia wyzwalacza: termomagnetyczny Opis biegunów: 3P Typ sieci: Prąd przemienny (AC) Kategoria użytkowania: AC-3 zgodnie z IEC 60947-4-1, kategoria A zgodnie z IEC 60947-2 Dodatkowe informacje: Częstotliwość sieciowa: 50 Hz Sposób mocowania: 35 mm szyna symetryczna DIN: przycięty, panel: przykręcony (with adaptor plate) Położenie pracy: w każdym położeniu Moc silnika w kW: 7,5 kW w 400/415 V prąd przemienny (AC) 50 Hz, 9 kW w 500 V prąd przemienny (AC) 50 Hz, 15 kW w 690 V prąd przemienny (AC) 50 Hz Zdolność wyłączania: 100 kA Icu w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 15 kA Icu w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 8 kA Icu w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 6 kA Icu w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 3 kA Icu w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 Znamionowy prąd wyłączalny eksploatacyjny [Ics]: 100 % w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 50 % w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 50 % w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 75 % w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 75 % w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 Typ sterowania: przycisk Prąd znamionowy: 18 A Zakres regulacji ochrony termicznej: 13-18 A Prąd wyzwalania magnetycznego: 223 A Znamionowe napięcie łączeniowe [Ue]: 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 Znamionowe napięcie izolacji [Ui]: 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2 Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 18 A zgodnie z  IEC 60947-4-1 Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-2 Strata mocy na biegun: 2,5 W Trwałość mechaniczna: 100000 cykl Trwałość elektryczna: 100000 cykl dla AC-3 w 440 V Maksymalna prędkość robocza: 25 cykl/h Tryb pracy: ciągły zgodnie z IEC 60947-4-1 Moment dokręcania: 1.7 N.m on screw clamp terminals Funkcja izolacyjna: Tak zgodnie z IEC 60947-1 Wrażliwość na zanik fazy: Tak zgodnie z IEC 60947-4-1 Środowisko pracy: Normy: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 Certyfikaty produktu: IECEE CB Scheme, UL, CSA, CCC, EAC, ATEX Działanie ochronne: TH Stopień ochrony IP: IP20 zgodnie z IEC 60529 Stopień ochrony IK: IK04 Temperatura otoczenia dla pracy: -20…60 °C Temperatura otoczenia dla przechowywania: -40…80 °C Odporność ogniowa: 960 °C zgodnie z IEC 60695-2-1 Wysokość pracy (w metrach nad poziomem morza): 2000 m Wymiary: Wysokość: 89 mm Szerokość: 45 mm Głębokość: 78,5 mm Masa produktu: 0,26 kg Wyłączniki silnikowe TeSys GV2 Wyłączniki silnikowe GV2, z rodziny TeSys, zapewniają izolację, możliwość ręcznego sterowania silnikiem oraz ochronę przed zwarciem i przeciążeniem. Wszystko to zamyka się w szerokości 45 mm. Wyłącznik silnikowy z zabezpieczeniem magnetycznym lub termomagnetycznym można szybko i łatwo zintegrować z innymi urządzeniami. Bogata oferta akcesoriów dodatkowych zwiększa funkcjonalność urządzenia..Funkcje wyłączników silnikowych TeSys GV2: Wyłącznik silnikowy GV2 możesz w pełni dopasować do swoich potrzeb, wybierając produkt z zabezpieczeniem magnetycznym lub termomagnetycznym oraz napędem przyciskowym, obrotowym lub dźwigniowym. GV2ME: zabezpieczenie termomagnetyczne napęd przyciskowy GV2P: zabezpieczenie termomagnetyczne napęd obrotowy, możliwość napędu drzwiowego informacja o pochodzeniu wyzwolenia (zwarcie lub przeciążenie) GZ1E: zabezpieczenie termomagnetyczne napęd przyciskowy GV2L: zabezpieczenie magnetyczne napęd obrotowy, możliwość napędu drzwiowego GV2LE: zabezpieczenie magnetyczne napęd dźwigniowy GV2RT: wysoko ustawiony wyzwalacz zwarciowy napęd dźwigniowy Specyfikacja: maksymalnie 15 zakresów do pokrycia przedziału od 0,1 A do 32 A wytrzymałość elektryczna (AC-3/415 V) może osiągnąć 100 000 cykli przy sterowaniu ręcznym zaciski skrzynkowe, w GV2ME możliwe również inne podłączenie mocowanie na szynie bogata oferta akcesoriów dodatkowych, od styków pomocniczych i szyn łączeniowych, do obudów hermetycznych Korzyści ze stosowania wyłączników silnikowych TeSys GV2: Kompletna ochrona silnika w jednym aparacie Kompaktowy rozmiar (45 mm) i łatwość integracji z innymi urządzeniami Wysoka wytrzymałość przy ręcznym sterowaniu silnikiem Prosty dobór Szeroka oferta akcesoriów dodatkowych Możliwość zastosowania w różnego rodzaju aplikacjach Skuteczna ochrona przed zwarciem i przeciążeniem Zastosowania: Wyłącznik silnikowy GV2, z serii TeSys, może być użyty we wszystkich aplikacjach – od przemysłu, po budownictwo. Zgodność ze standardami IEC 60947-2, IEC 60947-4-1 i UL 60947-4-1 (przejście w UL 508) Wyłącznik silnikowy GV2RT może być użyty jako zabezpieczenie dla silników o dużych prądach rozruchowych lub przy zabezpieczaniu transformatorów.
