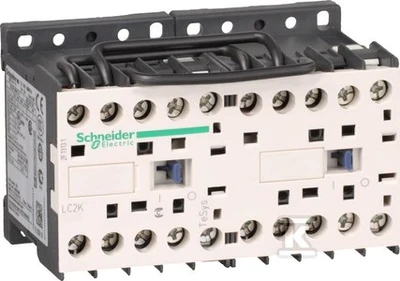

Schneider Electric Schneider Atkryčio žymeklis 16 A 3P 3Z 0R 230 V AC (LC2K1610P7)

Raviklis 16 A 3P 3Z 0R 230 V AC (LC2K1610P7) Aprašymas: Produktų asortimentas TeSys K Produktų asortimentas TeSys Produkto pavadinimas TeSys K Produkto arba komponento tipas Pykinimas Stiletas Trumpas įrenginio pavadinimas LC2K Prietaiso taikymas Kontrolė taikymas Variklio kontrolė Naudojimo kategorija AC3 AC-4 Įrenginio pateikimas Sumontuotas su atbuline eiga Polių skaičius 3P Prisijungimas 3 NO [UE] norminė veikimo įtampa 690 V AC 50 / 60 Skirti žemesnei kaip 690 V kintamosios srovės 50 / 60 Hz elektros grandinei [IE] norminė veikimo srovė 16 A < 440 V AC3, kai maitinimo grandinė Variklio galia (kW) 4 kW 220... 230 V kintamosios srovės (AC) 50 / 60 Hz 4 kW 480 V kintamosios srovės (AC) 50 / 60 Hz 4 kW 500... 600 V kintamosios srovės (AC) 50 / 60 Hz 4 kW 660... 690 V kintamosios srovės (AC) 50 / 60 Hz 7,5 kW 380... 415 V kintamosios srovės (AC) 50 / 60 Hz 5.5 kW 440 V kintamosios srovės (AC) 50 / 60 Hz Valdymo įtampos tipas AC 50 / 60 Hz kontrolės įtampos vertė 230 V kintamoji srovė 50 / 60 Hz Konstrukcija papildomuose kontaktuose 1 NO (Uimp) vardinė smūgio įtampa 8 kV Viršįtampių kategorija III [Ith] vardinė šilumos srovė Kintamosios srovės generatoriai, kurių galia ne didesnė kaip 750 W Erms vardinė srovė apima 160 A esant 690 V kintamosios srovės elektros grandinei pagal IEC 60947 160 A esant 690 V kintamosios srovės elektros grandinei pagal NF C 63-110 110 A kintamosios srovės (AC) signalų grandinei pagal IEC 60947 Vardinis trumpojo jungimo pajėgumas 110 A (440 V) pagal IEC 60947 80 A (500 V) pagal IEC 60947 70 A (660)... 690 V pagal IEC 60947 [Icw] įvertinto trumpo gyvenimo srovės 80 A 1 s signalo grandinė 90 A 500 ms signalo grandinė 110 A 100 ms signalo grandinė 115 A < = 50 ° C 1 s elektros grandinė 105 A < = 50 ° C 5 s elektros grandinė 100 A < = 50 ° C 10 s elektros grandinė 75 A < = 50 ° C 30 s elektros grandinė 55 A < = 50 ° C 1 min elektros grandinė 50 A < = 50 ° C 3 min elektros grandinė 25 A < = 50 ° C > = 15 s elektros grandinė Kombinuoto saugiklio vardinės vertės VDE 0660 vidutinė varža 3 mOm 50 Hz - Ith 20 A elektros grandinei [UI] izoliacijos vardinė įtampa 690 V signalizavimo grandinėje pagal IEC 60947- 4-1 690 V signalizavimo grandinėje pagal IEC 60947- 5-1 600 V signalizavimo grandinėje pagal UL 508 600 V, galios grandinėje pagal CSA C22.2 Nr. 14 600 V [...]
