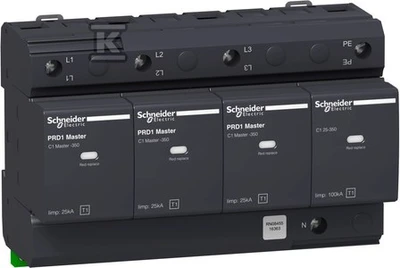

Schneider Electric Schneider Apsauga nuo viršįtampių B 4P 100kA su PRD1 MASTER signalizacija (16363)

Viršįtampių ribotuvas B 4P 100kA su signalizacija PRD1 MASTER (16363) Pagrindiniai parametrai „Acti 9“ gaminių asortimentas Produkto pavadinimas „Acti 9 PRD1 Master“ Produkto arba komponento tipas Viršįtampių ribotuvas su kištuku Trumpasis įrenginio pavadinimas PRD1 Master Įrenginys Taikymas Paskirstymas Polių aprašymas 3P + N Nuotolinė signalizacija Z Signalinis kontaktų rinkinys 1 SD (1 C/O) Viršįtampių ribotuvo tipas Elektros paskirstymo tinklas Įžeminimo sistema TTTN-S Papildomi parametrai Viršįtampių ribotuvo klasė 1 tipo Viršįtampių ribotuvo technologija Kibirkšties tarpas [Ue] Nominali darbinė įtampa 230 V (+/- 10 %) AC 50 Hz 400 V (+/- 10 %) AC 50 Hz nominali iškrovos srovė Bendras režimas: 100 kA N/PE Diferencinis režimas: 25 kA L/N impulsinė srovė [Iimp] Bendras režimas: 100 kA N/PE 50 A Diferencinis režimas: 25 kA L/N 12,5 A maksimali nuolatinė darbinė įtampa [Uc] Bendrasis režimas: 350 VN/PE Diferencinis režimas: 350 VL/N Įtampos apsaugos lygis [Up] 1,5 kV 2 tipo bendrasis režimas N/PE 1,5 kV 2 tipo diferencinis režimas L/N sekanti srovė [If] 50 kA diferencinis režimas L/N 0,1 kA bendrasis režimas N/PE atsarginio saugiklio tipas Susijęs saugiklis gG 315 A pagal standartą Susijęs automatinis jungiklis „Compact NSX100F“ 100 A kreivė C - Icu 36 kA Susijęs automatinis jungiklis „Compact NSX100N“ 100 A kreivė C - Icu 50 kA vietinis signalizavimas Žymeklio spalva: balta/raudona Signalizacijos grandinės įtampa 1 A/250 V AC 50/60 Hz Montavimo būdas Užspaudžiamas tvirtinimo pagrindas DIN bėgelio plotis moduliuose 9 mm 16 aukštis 90 mm Plotis 142,8 mm gylis 70 mm Gaminio svoris 1,31 kg Spalva Antracito pilka (RAL 7016) Medžiaga PBT (butileno tereftalatas) Atsako laikas < 100 ns Jungtys - gnybtai Tunelinio tipo gnybtas, apačioje 2,5...35 mm² Tunelinio tipo gnybtas, viršuje 2,5...35 mm² Priveržimo sukimo momentas 4,5 Nm Darbinės aplinkos standartai EN 61643-11 : 2012IEC 61643-11 : 2011 Produkto sertifikatai CE KEMA-KEUR kokybės ženklas IP apsaugos klasė Priekinėje pusėje: IP40, atitinkanti IEC 60529 Integruota: IP20, atitinkanti IEC 60529 IK apsaugos klasė IK05 pagal IEC 62262 santykinė drėgmė 5...90 % Darbinis aukštis (metrais virš jūros lygio) 2000 m Aplinkos temperatūra darbui -25...60 °C Aplinkos temperatūra sandėliavimui -40...80 °C Tvarumo pasiūlymas Tvarumo pasiūlymo būsena Produktas nepažymėtas kaip „Green Premium“
