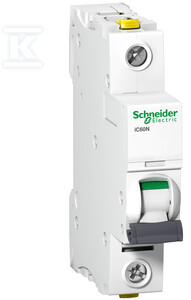

„Schneider Electric“ miniatiūrinė grandinė pertraukiklis iC60N 1P 13A C (A9F04113)

Įtampos apsaugos jungiklis iC60N 1P 13A C - A9F04113   Jungiklio paskirtis Skyrius  Acti 9 serija  Produkto tipas Jungiklis  Produkto pavadinimas LJ  Trumpas aprašymas IC60N  Polių skaičius 1P  Saugomų polių skaičius 1  [In] vardinė srovė 13 A  Tinklo tipas AC DC  Atpalaidavimo technologija Termomagnetinis  Išjungimo kreivės kodas C  Išjungimo galia 20 kA Icu pagal EN 60947-2 - 100...133 V AC 50/60 Hz 20 kA Icu pagal IEC 60947-2 - 100...133 V AC 50/60 Hz 36 kA Icu pagal IEC 60947-2 - 12...60 V AC 50/60 Hz 36 kA Icu pagal EN 60947-2 - 12...60 V AC 50/60 Hz 10 kA Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 10 kA Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 15 kA Icu pagal IEC 60947-2 - 12...60 V DC 15 kA Icu pagal EN 60947-2 - 12...60 V DC 10 kA Icu pagal IEC 60947-2 - 72 V DC 10 kA Icu pagal EN 60947-2 - 72 V DC 6000 A Icn pagal IEC 60898-1 - 230 V AC 50/60 Hz 6000 A Icn pagal EN 60898-1 - 230 V AC 50/60 Hz  Naudojimo kategorija A kategorija pagal IEC 60898-1 A kategorija pagal EN 60898-1  Izoliacijos funkcija Taip pagal IEC 60947-2 Taip pagal IEC 60898-1 Taip pagal EN 60947-2 Taip pagal EN 60898-1    Papildomi parametrai Tinklo dažnis 50/60 Hz  Magnetinio atpalaidavimo riba 8 x In +/- 20 %  [Ics] vardinė ribinė išjungimo galia 15 kA 100 % x Icu pagal IEC 60947-2 - 12...60 V DC 15 kA 100 % x Icu pagal EN 60947-2 - 12...60 V DC 10 kA 100 % x Icu pagal IEC 60947-2 - 72 V DC 10 kA 100 % x Icu pagal EN 60947-2 - 72 V DC 6000 A 100 % x Icu pagal IEC 60898-1 - 230 V AC 50/60 Hz 6000 A 100 % x Icu pagal EN 60898-1 - 230 V AC 50/60 Hz 15 kA 75 % x Icu pagal EN 60947-2 - 100...133 V AC 50/60 Hz 15 kA 75 % x Icu pagal IEC 60947-2 - 100...133 V AC 50/60 Hz 7.5 kA 75 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 27 kA 75 % x Icu pagal IEC 60947-2 - 12...60 V AC 50/60 Hz 7.5 kA 75 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 27 kA 75 % x Icu pagal EN 60947-2 - 12...60 V AC 50/60 Hz  Ribotuvo klasė 3 pagal IEC 60898-1 3 pagal EN 60898-1  [Ui] vardinė izoliacijos įtampa 500 V AC 50/60 Hz pagal IEC 60947-2 500 V AC 50/60 Hz pagal EN 60947-2  [Uimp] vardinė impulsinė atlaikomoji įtampa 6 kV pagal IEC 60947-2 6 kV pagal EN 60947-2  Kontakto padėties indikacija Taip  Valdymo tipas Svirtis  Vietinė signalizacija Atpalaidavimo indikatorius  Montavimo būdas DIN bėgelis  9 mm plotis 2  Aukštis 91 mm  Plotis 18 mm  Gylis 78.5 mm  Produkto masė 0,125 kg  Spalva Balta  Mechaninis atsparumas 20000 ciklų  Elektrinis patvarumas 10000 ciklų  Gnybtų tipas Dvigubas gnybtas, viršuje arba apačioje, lanksti jungtis/jungtys 1...16 mm² maks Dvigubas gnybtas, viršuje arba apačioje, standi jungtis/jungtys 1...25 mm² maks  Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje  Priveržimo momentas 2 N.m viršuje arba apačioje  Apsauga nuo įžeminimo nuotėkio Nėra    Eksploatacijos aplinka Standartai EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2  Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529  Taršos laipsnis 3  Viršįtampių kategorija IV  Tropikizacija 2  Santykinis drėgnis 95 % ( 55 °C )  Aplinkos temperatūra darbui -35...70 °C  Aplinkos temperatūra saugojimui -40...85 °C
