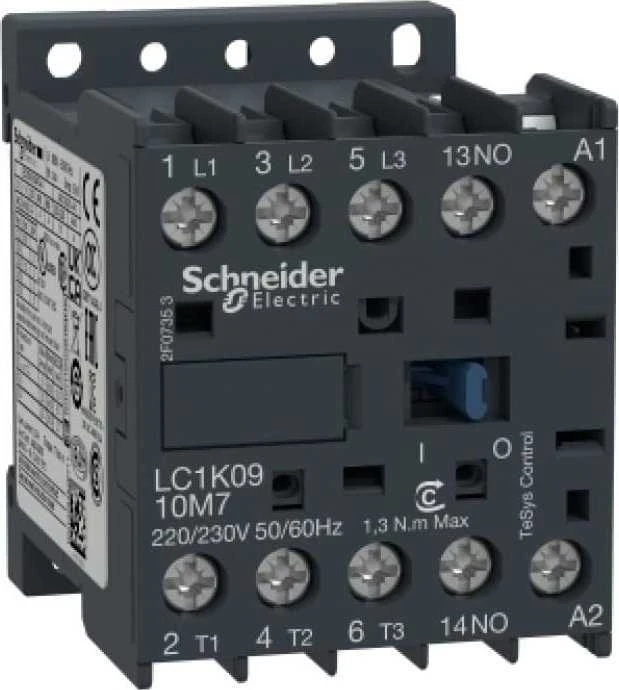

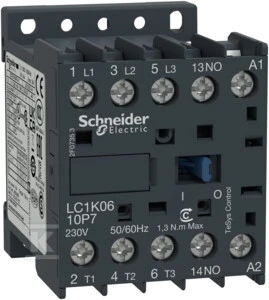

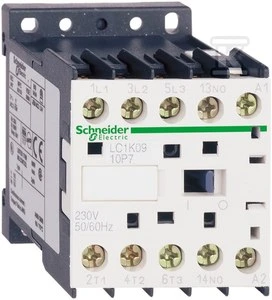

Schneider Electric Maitinimo kontaktorius 9A 3P 230V AC 50Hz 1Z LC1K0910P5

„Schneider Electric“, miniatiūrinis jungiklis „TeSys I=9A“ [AC-3], ritė 230 V AC 50 Hz, pagalbinis kontaktas, 1 NO, 1 NC, dėžutės tipo gnybtai, LC1K0910P5. Pagrindiniai parametrai: Produktų asortimentas: „TeSys“. Produkto pavadinimas: „TeSys K“. Produkto arba komponento tipas: jungiklis. Trumpasis įrenginio pavadinimas: LC1K. Įrenginio taikymas: variklio valdymas, varžinė apkrova. Naudojimo kategorija: AC-1, AC-3, AC-4. Polių aprašymas: 3P. Kontaktų derinys: 3 NO. Nominali perjungimo įtampa [Ue]: 690 V AC 50 Hz. Nominali perjungimo srovė [Ie]: 9 A. Variklio galia kW: 2,2 kW esant 220...230 V AC 50 Hz. AC-3, 4 kW esant 380...415 V AC 50 Hz. AC-3, 4 kW esant 440 V AC 50 Hz. AC-3, 4 kW esant 480 V AC 50 Hz. AC-3, 4 kW esant 500...600. V AC 50 Hz AC-3, 4 kW esant 660...690 V AC 50 Hz AC-3, 2,2 kW esant 400 V AC 50 Hz AC-4 Papildomi parametrai: Valdymo įtampos tipas: AC esant 50 Hz Valdymo įtampa [Uc]: 230 V AC 50 Hz Pagalbinio kontakto konfigūracija: 1 NO Viršįtampio kategorija: III Nominali šiluminė srovė su konvekciniu oro aušinimu [Ith]: 20 A Nominali įjungimo srovė [Irms]: 110 A AC maitinimo grandinei pagal NF C 63-110, 110 A AC maitinimo grandinei pagal IEC 60947, 110 A AC signalizavimo grandinei pagal IEC 60947 Nominali atjungimo geba: 110 A esant 220...230 V pagal IEC 60947, 110 A esant 380...400 V pagal IEC 60947, 110 A esant 415 V atitinka IEC 60947, 110 A esant 440 V, atitinka IEC 60947, 80 A esant 500 V, atitinka IEC 60947, 70 A esant 660...690 V, atitinka IEC 60947. Atsarginio saugiklio vardinė vertė: 25 A gG w. Vidutinė varža: 3 mOm - Ith. 20 A 50 Hz maitinimo grandinei [Ui]. Nominali izoliacijos įtampa: maitinimo grandinė: 690 V, atitinka IEC 60947-4-1, maitinimo grandinė: 600 V, atitinka UL 60947-4-1, maitinimo grandinė: 600 V, atitinka CSA C22.2 Nr. 60947-4-1, signalizacijos grandinė: 690 V, atitinka IEC 60947-4-1, signalizacijos grandinė: 600 V, atitinka UL. 60947-4-1, signalizacijos grandinė: 600 V, atitinkanti CSA C22.2 Nr. 60947-4-1 Elektrinis ilgaamžiškumas: 1,3 M ciklų 9 A AC-3 esant Ue Montavimo pagrindas: Bėgelis, plokštė Standartai: IEC 60947-4-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, BS 5424, NF C 63-110, VDE 0660 Sertifikatai: UL, CSA, CCC, EAC, KC, LROS (Lloyds laivybos registras), DNV-GL, RINA, BV Jungtys - gnybtai: sraigtiniai gnybtai 1 kabelis(-ai) 1,5…4 mm² kietas, sraigtiniai gnybtai 1 kabelis(-ai) 0,75…4 mm² lankstus be kabelio galo, sraigtiniai gnybtai 1 kabelis(-ai) 0,34…2,5 mm² lankstus su kabelio antgaliu, sraigtiniais gnybtais 2 kabeliai 1,5…4 mm² vientisas, sraigtiniai gnybtai 2 kabeliai 0,75…4 mm² lankstus be kabelio antgalio, sraigtiniai gnybtai 2 kabeliai 0,34…1,5 mm² lankstus su kabelio antgaliu Priveržimo sukimo momentas: 1,3 Nm – į sraigtinius gnybtus – su kryžminiu atsuktuvu nr. 2, 1,3 Nm - į varžtinius gnybtus - su plokščiu atsuktuvu Ø 6 mm Veikimo laikas: 10-20 ms ritės iškrovimas ir NO atidarymas, 10-20 ms ritės įkrovimas ir NO uždarymas Atstumas be persidengimo: 0,5 mm Didžiausias veikimo greitis: 3600 ciklų/val. Valdymo įtampos diapazonas: darbinė: 0,8...1,15 Uc 50 °C, iškritimas, išjungimas: 0,2...0,75 Uc 50 °C Energijos suvartojimas VA: 30 VA 20 °C Energijos suvartojimas palaikymo metu VA: 4,5 VA 20 °C Šilumos išsklaidymas: 1,3 W Pagalbinių kontaktų tipas: momentinis, 1 tipo NO Signalizacijos grandinės dažnis: Minimali perjungimo srovė: 5 mA signalizacijos grandinei Minimali išjungimo įtampa: 17 V signalizacijos grandinei Izoliacijos varža: > 10 MΩ signalizacijos grandinei Darbinė aplinka: IP apsaugos klasė: IP20 pagal VDE 0106 Apsauginė funkcija: TC pagal IEC 60068, TC pagal DIN 50016 Aplinkos temperatūra sandėliavimo metu: -50…80 °C Darbinis aukštis (metrais virš jūros lygio): 2000 m be įtampos mažinimo Atsparumas liepsnai: V1 pagal UL 94, 2 reikalavimas pagal NF F 16-101, 2 reikalavimas pagal NF F 16-102 Mechaninis atsparumas: smūgiai, kai kontaktorius uždarytas, X ašyje: 10 Gn 11 ms pagal IEC 60068-2-27, smūgiai, kai kontaktorius uždarytas, Y ašyje: 15 Gn 11 ms pagal IEC 60068-2-27, smūgiai, kai kontaktorius uždarytas, Z ašyje: 15 Gn 11 ms pagal IEC 60068-2-27, smūgiai, kai kontaktorius atidarytas, X ašyje: 6 Gn 11 ms pagal IEC 60068-2-27, smūgiai, kai kontaktorius atidarytas, Y ašyje: 10 Gn 11 ms Atitinka IEC 60068-2-27, smūgiai, kai kontaktorius atidarytas, Z ašyje: 10 Gn 11 ms, atitinka IEC 60068-2-27, vibracijos, kai kontaktorius uždarytas: 4 Gn, 5...300 Hz, atitinka IEC 60068-2-6, vibracijos, kai kontaktorius atidarytas: 2 Gn, 5...300 Hz, atitinka IEC 60068-2-6 Matmenys: Aukštis: 58 mm Plotis: 45 mm Gylis: 57 mm Gaminio svoris: 0,18 kg „TeSys K“ galios kontaktoriai – miniatiūriniai „TeSys K“ galios kontaktoriai išsiskiria mažais matmenimis, kurie taupo vietą korpuse. Nepaisant kompaktiško dydžio, jų parametrai palyginami su geriausiais rinkoje esančiais sprendimais. Kontaktoriai tiekiami vardinėms srovėms nuo 6 iki 16 A (AC-3), o modeliai su įmontuotais 1NC kontaktais gali būti naudojami saugos sistemose. „TeSys K“ galios kontaktorių šeimoje taip pat yra S207 serija, atitinkanti taikomus geležinkelio standartus. „TeSys K“ kontaktoriaus savybės: Nominali srovė 6, 9, 12 A, AC-3 kategorija. Tinka darbui AC-1 (varžinė), AC-3 (variklio) ir AC-4 (dvikryptė) kategorijose. Įvairūs prijungimo variantai: sraigtiniai, spyruokliniai, PCB kontaktai ir daugelis kitų. Visi kontaktoriai yra vieno dydžio – 45x58x57 [mm]. Integruotas pagalbinis kontaktas, 1NO arba 1NC. „TeSys K“ kontaktorių naudojimo privalumai: Viena mažiausių kontaktorių serijų rinkoje, pasižyminti puikiais techniniais parametrais. Kompaktiškas dydis leidžia naudoti įvairiose srityse. Galima įsigyti tyliąją LC7K versiją. Pritaikymas: Miniatiūrinius „TeSys K“ kontaktorius galima naudoti pramonėje ir pastatų srityje. Paprastose valdymo sistemose. Vietose, kur triukšmas yra svarbus veiksnys (tylioji LC7K versija). Taip pat yra specialių versijų, pvz. geležinkelio reikmėms S207, atitinkantis EN 45545 standartą.
