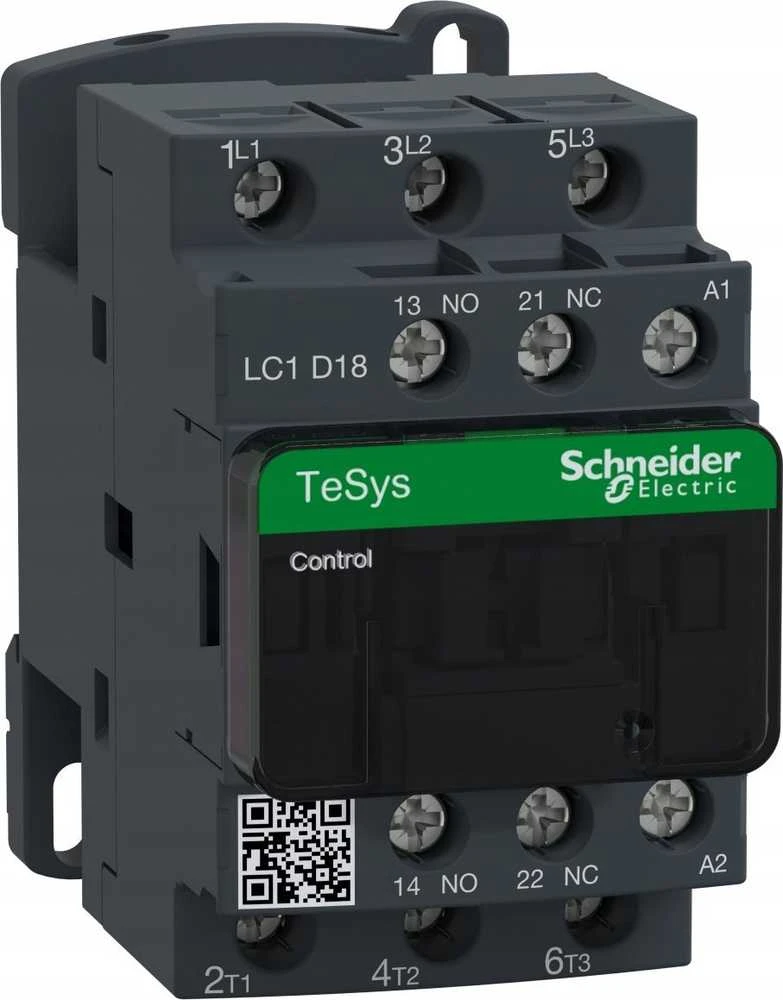

Schneider Electric Maitinimo kontaktorius 18A 3P 24V AC 50Hz 1Z 1R LC1D18B5

„Schneider Electric“, galios kontaktorius „TeSys I=18A“ [AC-3], ritė 24 V AC 50 Hz, pagalbinis kontaktas, 1 NO, 1 NC, dėžutės tipo gnybtai, LC1D18B5. Pagrindiniai techniniai duomenys: Produktų asortimentas: „TeSys“. Produkto pavadinimas: „TeSys D“. Produkto arba komponento tipas: kontaktorius. Trumpasis įrenginio pavadinimas: LC1D. Įrenginio taikymas: variklio valdymas, varžinė apkrova. Naudojimo kategorija: AC-1, AC-3, AC-4. Polių aprašymas: 3P. Kontaktų derinys: 3 NO. Valdymo įtampa [Uc]: 24 V kintamoji srovė (AC) 50 Hz. Nominali darbinė įtampa [Ue]: maitinimo grandinė: Nominali darbinė srovė [Ie]: 18 A (60 °C). Variklio galia kW: 4 kW esant 220...230 V kintamajai srovei (AC) 50 Hz (AC-3), 7,5 kW esant 380...400 V AC 50 Hz (AC-3), 9 kW esant 415...440 V AC 50 Hz. (AC-3), 10 kW esant 500 V AC 50 Hz (AC-3), 10 kW esant 660...690 V AC 50 Hz (AC-3), 4 kW esant 400 V AC 50 Hz (AC-4) Papildomi duomenys: Valdymo įtampos tipas: AC esant 50 Hz Valdymo įtampa [Uc]: 24 V AC 50 Hz Pagalbinio kontakto konfigūracija: 1 NO + 1 NC Nominali impulsinė įtampa [Uimp]: 6 kV, atitinkanti IEC 60947 Viršįtampio kategorija: III Nominali šiluminė srovė su konvekciniu oro aušinimu [Ith]: 10 A esant Nominali įjungimo galia [Irms]: 140 A kintamoji srovė (AC) signalizacijos grandinei, atitinkančiai IEC 60947-5-1, 250 A nuolatinė srovė (DC) signalizacijos grandinei, atitinkančiai IEC 60947-5-1, 300 A esant 440 V maitinimo grandinei, atitinkančiai IEC 60947 Nominali atjungimo galia: 300 A esant 440 V maitinimo grandinei, atitinkančiai IEC 60947. Nominali trumpalaikė atsparumo srovė [Icw]: 40 A 40 °C – 10 min. maitinimo grandinei, 84 A 40 °C – 1 min. maitinimo grandinei, 145 A 40 °C – 10 s maitinimo grandinei, 240 A 40 °C – 1 s maitinimo grandinei, 100 A – 1 s signalizacijos grandinei, 120 A – 500 ms signalizacijos grandinei, 140 A – 100 ms signalizacijos grandinei. Atsarginio saugiklio parametrai: 10 A gG signalizacijos grandinei pagal IEC 60947-5-1, 50 A gG esant vidutinei varžai: 2,5 mOhm – Ith. 32 A 50 Hz maitinimo grandinei [Ui] nominali izoliacijos įtampa: maitinimo grandinė: 690 V pagal IEC 60947-4-1, maitinimo grandinė: 600 V CSA sertifikuota, maitinimo grandinė: 600 V UL sertifikuota, signalizacijos grandinė: 690 V pagal IEC 60947-1, signalizacijos grandinė: 600 V CSA sertifikuota, signalizacijos grandinė: 600 V UL sertifikuota Elektrinis ilgaamžiškumas: 1,65 Mciklų 18 A AC-3 esant Ue Mechaninis ilgaamžiškumas: 15 Mciklų Galios nuostoliai vienam poliui: 0,8 W AC-3, 2,5 W AC-1 Priekinis dangtelis: su Montavimo pagrindas: Bėgelis, plokštė Standartai: IEC 60947-4-1, EN/IEC 60947-1, IEC 60947-5-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 Sertifikatai: UL, CSA, CCC, EAC, KC, LROS (Lloyds laivybos registras), DNV-GL, RINA, BV Jungtys - gnybtai: maitinimo grandinė: valdymo grandinė: sraigtiniai gnybtai 1 kabelis(-ai) 1…4 mm² lankstus be kabelio galo, valdymo grandinė: sraigtiniai gnybtai 2 kabelis(-ai) 1…4 mm² lankstus be kabelio galo, valdymo grandinė: sraigtiniai gnybtai 1 kabelis(-ai) 1…4 mm² lankstus su kabelio galu, valdymo grandinė: sraigtiniai gnybtai 2 kabelis(-ai) 1…2,5 mm² lankstus su kabelio galu, valdymo grandinė: sraigtiniai gnybtai 1 kabelis(-ai) 1…4 mm² kietas be kabelio galo, valdymo grandinė: sraigtiniai gnybtai 2 kabelis(-ai) 1…4 mm² kietas be kabelio galo, maitinimo grandinė: sraigtiniai gnybtai 1 kabelis(-ai) 1,5…6 mm² lankstus be kabelio galo, maitinimo grandinė: sraigtiniai gnybtai 2 kabelis(-ai) 1,5…6 mm² lankstus be kabelio galo, maitinimo grandinė: sraigtiniai gnybtai 1 kabelis(-ai) 1…6 mm² lankstus su kabelio galu, maitinimo grandinė: sraigtiniai gnybtai 2 kabelis(-ai) 1…4 mm² lankstus su kabelio galu, maitinimo grandinė: sraigtiniai spaustuvų gnybtai 1 kabelis(-ai) 1,5…6 mm² kietas be kabelio galo, maitinimo grandinė: sraigtiniai spaustuvų gnybtai 2 kabelis(-ai) 1,5…6 mm² kietas be kabelio galo Priveržimo sukimo momentas: maitinimo grandinė: 1,7 Nm - į sraigtinius gnybtus - naudojant plokščią atsuktuvą Ø 6 mm, maitinimo grandinė: 1,7 Nm - į sraigtinius gnybtus - naudojant „Philips“ atsuktuvą Nr. 2, valdymo grandinė: 1,7 Nm - į sraigtinius gnybtus - naudojant plokščią atsuktuvą Ø 6 mm, valdymo grandinė: 1,7 Nm - į sraigtinius gnybtus - naudojant „Philips“ atsuktuvą Nr. 2 Veikimo laikas: 12–22 ms uždarant, 4–19 ms atidarant Didžiausias veikimo greitis: 3600 ciklų/val. Ritės technologija: Be įmontuoto viršįtampių ribotuvo modulio Valdymo įtampos diapazonas: 0,3–0,6 Uc -40…70 °C iškritimas, išjungimas Kintamoji srovė (AC) 50 Hz, 0,8–1,1 Uc -40…60 °C Darbinė kintamoji srovė (AC) 50 Hz, 1-1.1 Uc 60…70 °C darbinė kintamoji srovė (AC) 50 Hz Energijos suvartojimas VA: 70 VA 50 Hz 0,75 20 °C Energijos suvartojimas palaikymo metu VA: 7 VA 50 Hz 0,3 20 °C Šilumos išsklaidymas: 2-3 W esant 50 Hz Pagalbinių kontaktų tipas: mechaniškai sujungtas 1 NO + 1 NC tipo pagal IEC 60947-5-1, veidrodinio kontakto 1 NC tipo pagal IEC 60947-4-1 Signalizacijos grandinės dažnis: 25-400 Hz Minimali perjungimo srovė: 5 mA signalizacijos grandinei Minimali perjungimo įtampa: 17 V signalizacijos grandinei Signalizacijos nebuvimo laikas: 1,5 ms išjungiant tarp NC ir NO kontaktų, 1,5 ms perjungiant tarp NC ir NO kontaktų Izoliacijos varža: > 10 MΩ signalizacijos grandinei Darbinė aplinka: IP apsaugos laipsnis: IP20 priekinė plokštė, atitinkanti IEC 60529 Apsauginė funkcija: TH, atitinkanti IEC 60068-2-30 Taršos laipsnis: 3 Aplinkos temperatūra darbinei būsenai: -40…60 °C, 60…70 °C su įtampos mažinimu Aplinkos temperatūra sandėliuojant: -60…80 °C Darbinis aukštis virš jūros lygio (metrais): 0–3000 m Atsparumas ugniai: 850 °C pagal IEC 60695-2-1 Atsparumas liepsnai: V1 pagal UL 94 Mechaninis atsparumas: vibracijos kontaktorius atidarytas: 2 Gn, 5–300 Hz, vibracijos kontaktorius uždarytas: 4 Gn, 5–300 Hz, smūgio kontaktorius atidarytas: 10 Gn per 11 ms, smūgio kontaktorius uždarytas: 15 Gn per 11 ms Matmenys: Aukštis: 77 mm Plotis: 45 mm Gylis: 86 mm Gaminio svoris: 0,33 kg „TeSys D“ galios kontaktoriai „TeSys D“ galios kontaktoriai pasižymi geriausiais techniniais parametrais rinkoje ir turi du įmontuotus pagalbinius kontaktus 1NO + 1NC. Šie kontaktoriai tiekiami vardinei srovei nuo 9 iki 150 A (AC-3). Dėl standartinių veidrodinių kontaktų juos galima naudoti saugos grandinėse. Pasiūloje taip pat yra įrenginių, skirtų nuolatinei įtampai, pasižyminčių mažu energijos suvartojimu, kuriuos galima tiesiogiai prijungti prie PLC valdiklio tranzistoriaus išėjimo. „TeSys D“ kontaktoriaus savybės: vardinė srovė nuo 9 iki 150 A, AC-3 kategorijoje; mechaninis patvarumas iki 30 milijonų ciklų; įvairios prijungimo galimybės: sraigtinis, spyruoklinis, spausdintinių grandinių kontaktai ir daugelis kitų; galimybė atlikti iki 3600 perjungimo operacijų per valandą; įmontuoti du pagalbiniai kontaktai: 1NO + 1NC, kur 1NC yra veidrodinis kontaktas, atitinkantis IEC 60947-4-1 standartą ir tinkamas naudoti saugos sistemose. „TeSys D“ kontaktorių naudojimo privalumai: Jie leidžia veikti saugos sistemose dėl mechaninio pagrindinių grandinių ir pagalbinių kontaktų, kurie yra veidrodiniai kontaktai, atitinkantys IEC 60947-4-1 ir 60947-5-1, sujungimo. Galimybė identifikuoti saugos grandines naudojant raudonus dangtelius arba priekyje montuojamus pagalbinius kontaktus. Atitiktis įvairiems standartams: IEC, UL, CCC, EAC ir įvairiems jūrų sertifikatams. Tiesioginis kontaktoriaus prijungimas prie PLC. Taikymo sritys: pramonė, infrastruktūra, statyba... Kontaktoriai buvo sukurti taip, kad būtų visiškai integruoti su PLC ir IO valdymo sistemomis, todėl siūlomos mažos galios ritės, kurias galima tiesiogiai prijungti prie PLC tranzistoriaus išėjimo. Sistemos komponentus galima naudoti bet kokiai programai kurti.
