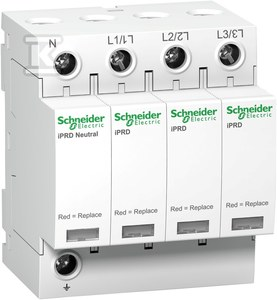

Schneider Electric IPRD-40R-40KA-350V--3PN JUNGIMO RIBA

IPRD40R- T2-3N 3 + 1-polinis viršįtampių ribotuvas Tipe2 40 kA su kontaktu (A9L40601) III PRIEDAS produktų asortimentas Acti 9 Produkto pavadinimas Acti 9 iPRD Produkto arba komponento tipas Viršįtampio apsauga su kištukine juosta Trumpas įtaiso pavadinimas IPRD40r prietaiso naudojimas Pasiskirstymas Polių aprašymas 3P + N nuotolinio signalizavimo įranga Z signalinių kontaktų rinkinys 1 SD (1 Z / O) apsaugos priemonės tipas. Elektros paskirstymo tinklas antžeminė sistema TN- STT papildomi parametrai apsaugos priemonės klasė. 2 tipas apsaugos technologijos. MOV + GDT [UE] vardinė prijungties įtampa 400 V (+ / - 10%) kintamoji srovė (AC) 50 / 60 HZ230 V (+ / - 1,5 dB) kintamoji srovė (AC) 50 / 60 Hz vardinė išleidimo srovė Bendrinis režimas: 15 kA L / PECommon režimas: 15 kA N / PETALUS režimas: 15 kA L / N didžiausia išleidimo srovė Bendrinis režimas: 40 kA L / PECommon režimas: 40 kA N / PETALUS režimas: 40 kA L / N didžiausia nuolatinė veikimo įtampa [Uc] Bendrinis režimas: 260 V N / PECommon režimas: 350 V L / PEdify režimas: 350 V L / N apsaugos įtampos lygis [Up] 1, 4 kV 2 tipo bendras N / PEE4 kV 2 tipo diferencinis režimas L / N atsitiktinė viršįtampė [Ut] Užpildykite: 337 V L / N 5 sWithstand: 442 V L / PE 5 sSafe default mode: 1200 V N / PE 200 msSafe default mode: 1453 V L / PE 200 ms garantijos rūšis Jungiamasis grandinės pertraukiklis IC60H 50 A kreivė C - IcU 15 kAAssociated grandinės pertraukiklis IC60N 40 A kreivė C - IcU 10 kAAssociated grandinės pertraukiklis NG125H 63 A kreivė C - IcU 36 kAAssociated grandinės pertraukiklis NG125L 63 A kreivė C - IcU 50 kAAssociated grandinės pertraukiklis NG125N 40 A kreivė C - IcU 25 kA trumpojo jungimo stipris 50 kA vietos signalizavimas Spalvų žymuo: balta / raudona Signalinės grandinės įtampa 0,25 A / 250 V kintamoji srovė 50 / 60 Hz III PRIEDAS Snapper įrenginio bazė DIN bėgiai plotis moduliuose 9 mm 8 aukštis 85 mm Plotis 72 mm gylis 69 mm Produkto svoris 0, 421 kg Spalva Balta (RAL 9003) atsako trukmė NKD (*) diferencinė srovė 0, 003 mA0, 6 mA jungtys - gnybtai Tunelio tipo terminalas, žemiau 2.5... 35 mm2Tunelio tipo terminalas, apverstas 2.5... 35 mm2 sukimo momentas 2.5 N. m. Darbo aplinka normalus EN 61643- 11: 2012IEC 61643- 11: 2011 Produktų sertifikatai CE kokybės ženklas KEMA -KEURNF IP apsauga Priekinis paviršius: IP40, atitinkantis IEC 60529 Building: IP20, atitinkantis IEC 60529 IK apsauga [...]
