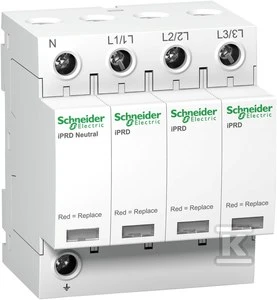

SCHNEIDER ELECTRIC IPRD 20R 3P+N+ON ALARM CONTACT

Viršįtampių ribotuvas iPRD20r-T2-3N 3+1 polius Tipas2 20kA su kontaktu (A9L20601) Pagrindiniai parametrai produktų gama Acti 9 Produkto pavadinimas Acti 9 iPRD Produkto ar komponento tipas Viršįtampių ribotuvas su kištukine kasetė sutrumpintas įrenginio pavadinimas IPRD20r įrenginio paskirtis Paskirstymas Polių aprašymas 3P + N nuotolinė signalizacija Z signalinių kontaktų rinkinys 1 SD (1 Z/O) apsaugos nuo viršįtampių tipas Elektros skirstymo tinklas įžeminimo sistema TN-STT Papildomi parametrai apsaugos nuo viršįtampių klasė Tipas 2 apsaugos nuo viršįtampių technologija MOV + GDT [Ue] vardinė jungimo įtampa 230/400 V (+/- 10 %) AC 50/60 Hz vardinė iškrovos srovė Diferencinis režimas 5 kA L/NBendras režimas 5 kA L/PEBendras režimas 5 kA N/PE didžiausia iškrovos srovė Bendras režimas 20 kA L/PEBendras režimas 20 kA N/PEDiferencinis režimas 20 kA L/N didžiausia nuolatinė darbinė įtampa [Uc] Bendras režimas 260 V N/PEDiferencinis režimas 350 V L/N įtampos apsaugos lygis [Up] 1.2 kV tipas 2 diferencinis režimas L/N1.4 kV tipas 2 bendras režimas N/PE trumpalaikis viršįtampis [Ut] Atsparumas 337 V L/N 5 sAtsparumas 442 V L/PE 5 sSaugaus gedimo režimas 1200 V N/PE 200 msSaugaus gedimo režimas 1455 V L/PE 200 ms papildomos apsaugos tipas Susietas grandinės pertraukiklis iC60H 20 A kreivė C - Icu 15 kASusietas grandinės pertraukiklis iC60N 20 A kreivė C - Icu 10 kASusietas grandinės pertraukiklis iC60L 20 A kreivė C - Icu 25 kASusietas grandinės pertraukiklis NG125H 63 A kreivė C - Icu 36 kASusietas grandinės pertraukiklis NG125L 63 A kreivė C - Icu 50 kA atsparumas trumpajam jungimui 50 kA vietinė signalizacija Žymeklis spalva balta/raudona signalizacijos grandinės įtampa 0.25 A/250 V AC 50/60 Hz montavimo būdas Užfiksuojamas tvirtinimo pagrindas DIN bėgis plotis moduliais 9 mm 8 aukštis 85 mm Plotis 72 mm gylis 69 mm Produkto masė 450 g spalva Balta ( RAL 9003 ) atsako laikas
