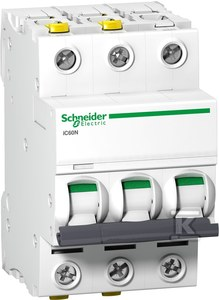

Schneider Electric grandinės pertraukiklis IC60N 3P 3A C - A9F04303

IC60N 3P 3A C miniatiūrinis jungtuvas - A9F04303 Jungtuvo pritaikymo skyrius Acti 9 asortimentas Produkto tipas Jungtuvas Produkto pavadinimas LJ Trumpas aprašymas IC60N Polių skaičius 3P Apsaugotų polių skaičius 3 [In] Nominali srovė 3 A Tinklo tipas AC DC Išjungimo įtaiso technologija Termomagnetinės kreivės kodas C Pertraukimo geba 10 kA Icu atitinka IEC 60947-2 - 125...180 V DC 10 kA Icu atitinka EN 60947-2 - 125...180 V DC 50 kA Icu atitinka EN 60947-2 - 12...133 V AC 50/60 Hz 50 kA Icu atitinka IEC 60947-2 - 12...133 V AC 50/60 Hz 25 kA Icu atitinka IEC 60947-2 - 440 V AC 50/60 Hz 25 kA Icu atitinka EN 60947-2 - 440 V AC 50/60 Hz 50 kA Icu atitinka IEC 60947-2 - 380...415 V AC 50/60 Hz 50 kA Icu atitinka EN 60947-2 - 380...415 V AC 50/60 Hz 50 kA Icu atitinka IEC 60947-2 - 220...240 V AC 50/60 Hz 50 kA Icu atitinka EN 60947-2 - 220...240 V AC 50/60 Hz 6000 A Icn atitinka IEC 60898-1 - 400 V AC 50/60 Hz 6000 A Icn atitinka EN 60898-1 - 400 V AC 50/60 Hz Naudojimo kategorija A kategorija atitinka IEC 60898-1 A kategorija atitinka EN 60898-1 Izoliacijos funkcija Taip atitinka IEC 60947-2 Taip atitinka IEC 60898-1 Taip atitinka EN 60947-2 Taip atitinka EN 60898-1 Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio išjungimo apribojimas 8 x In +/- 20 % [Ics] vardinė maksimali atjungimo galia 10 kA 100 % x Icu atitinka EN 60947-2 - 125...180 V DC 10 kA 100 % x Icu atitinka IEC 60947-2 - 125...180 V DC 6000 A 100 % x Icu atitinka IEC 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % x Icu atitinka EN 60898-1 – 400 V AC 50/60 Hz 50 kA 100 % x Icu atitinka EN 60947-2 – 12...133 V AC 50/60 Hz 50 kA 100 % x Icu atitinka IEC 60947-2 – 12...133 V AC 50/60 Hz 25 kA 100 % x Icu atitinka IEC 60947-2 – 440 V AC 50/60 Hz 50 kA 100 % x Icu atitinka IEC 60947-2 – 380...415 V AC 50/60 Hz 25 kA 100 % x Icu atitinka EN 60947-2 – 440 V AC 50/60 Hz 50 kA 100 % x Icu atitinka EN 60947-2 - 380...415 V AC 50/60 Hz 50 kA 100 % x Icu atitinka EN 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % x Icu atitinka EN 60947-2 - 220...240 V AC 50/60 Hz Apribojimų klasė 3 atitinka IEC 60898-1 3 atitinka EN 60898-1 [Ui] vardinė izoliacijos įtampa 500 V AC 50/60 Hz atitinka IEC 60947-2 500 V AC 50/60 Hz atitinka EN 60947-2 [Uimp] vardinė impulsinė įtampa atlaikyti 6 kV atitinka IEC 60947-2 6 kV atitinka pagal EN 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Perjungiklis Vietinis signalizavimas Išjungimo indikatorius Montavimo būdas DIN bėgelis 9 mm pločio 6 Aukštis 91 mm Plotis 54 mm Gylis 78,5 mm Gaminio svoris 0,375 kg Spalva Balta Mechaninis patvarumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Gnybtų tipas Dvigubas gnybtas, viršuje arba apačioje lankstus(-i) laidas(-ai) 1...16 mm² maks. Dvigubas gnybtas, viršuje arba apačioje standus(-i) laidas(-ai) 1...25 mm² maks. Nuėmimo ilgis 14 mm viršuje arba apačioje Priveržimo sukimo momentas 2 Nm viršuje arba apačioje Apsauga nuo įžeminimo Atskiras blokas Darbinė aplinka Standartai EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2 IP apsaugos klasė IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampio kategorija IV Tropikalumas 2 Santykinė drėgmė 95 % (55 °C) Aplinkos temperatūra darbui -35...70 °C Aplinkos temperatūra sandėliuojant -40...85 °C Tvarumo pasiūlymas „Green Premium“ statusas „Green Premium“ ekologiškas produktas
