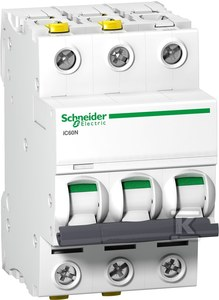

Schneider Electric grandinės pertraukiklis IC60N 3P 10A D 6KA - A9F05310

Automatinis jungiklis IC60N 3P 10A D 6KA - A9F05310   Jungiklio paskirtis Skyrius  Acti 9 asortimentas  Gaminio tipas Automatinis jungiklis  Produkto pavadinimas LJ  Trumpas aprašymas IC60N  Polių skaičius 3P  Saugomų polių skaičius 3  [In] vardinė srovė 10 A  Tinklo tipas AC DC  Atpalaidavimo technologija Termomagnetinis  Kreivės kodas D  Išjungimo geba 10 kA Icu pagal IEC 60947-2 - 125...180 V DC 10 kA Icu pagal EN 60947-2 - 125...180 V DC 36 kA Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz 36 kA Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 6 kA Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz 6 kA Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 20 kA Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 20 kA Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 10 kA Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz 10 kA Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 6000 A Icn pagal IEC 60898-1 - 400 V AC 50/60 Hz 6000 A Icn pagal EN 60898-1 - 400 V AC 50/60 Hz  Naudojimo kategorija A kategorija pagal IEC 60898-1 A kategorija pagal EN 60898-1  Izoliavimo funkcija Taip pagal IEC 60947-2 Taip pagal IEC 60898-1 Taip pagal EN 60947-2 Taip pagal EN 60898-1    Papildomi parametrai Tinklo dažnis 50/60 Hz  Magnetinio atpalaidavimo riba 12 x In +/- 20 %  [Ics] vardinė ribinė išjungimo geba 10 kA 100 % x Icu pagal EN 60947-2 - 125...180 V DC 10 kA 100 % x Icu pagal IEC 60947-2 - 125...180 V DC 6000 A 100 % x Icu pagal IEC 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % x Icu pagal EN 60898-1 - 400 V AC 50/60 Hz 27 kA 75 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 4.5 kA 75 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz 7.5 kA 75 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 4.5 kA 75 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 7.5 kA 75 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz  Ribojimo klasė 3 pagal IEC 60898-1 3 pagal EN 60898-1  [Ui] vardinė izoliacijos įtampa 500 V AC 50/60 Hz pagal IEC 60947-2 500 V AC 50/60 Hz pagal EN 60947-2  [Uimp] vardinė impulsinė atlaikomoji įtampa 6 kV pagal IEC 60947-2 6 kV pagal EN 60947-2  Kontakto padėties indikacija Taip  Valdymo tipas Svirtis  Vietinė signalizacija Atpalaidavimo indikatorius  Montavimo būdas DIN bėgelis  9 mm plotis 6  Aukštis 91 mm  Plotis 54 mm  Gylis 78.5 mm  Gaminio masė 0.375 kg  Spalva Balta  Mechaninis atsparumas 20000 ciklų  Elektrinis patvarumas 10000 ciklų  Gnybtų tipas Dvigubas gnybtas, viršuje arba apačioje, lankstus laidas/laidai 1...16 mm² maks. Dvigubas gnybtas, viršuje arba apačioje, standus laidas/laidai 1...25 mm² maks.  Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje  Priveržimo momentas 2 N.m viršuje arba apačioje  Apsauga nuo įžeminimo nutekėjimo Atskiras blokas    Eksploatacijos aplinka Standartai EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2  Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529  Taršos laipsnis 3  Viršįtampių kategorija IV  Tropikalizacija 2  Santykinė drėgmė 95 % (55 °C)  Aplinkos temperatūra eksploatacijai -35...70 °C  Aplinkos temperatūra laikymui -40...85 °C
