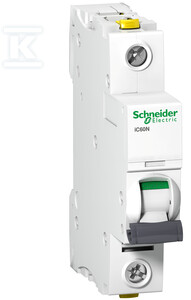

Schneider Electric grandinės pertraukiklis IC60N 1P 2A D - A9F05102

Automatinis jungtuvas IC60N 1P 2A D - A9F05102 Jungtuvo paskirtis Skyrius Acti 9 diapazonas Produkto tipas Jungtuvas Produkto pavadinimas LJ Trumpas aprašymas IC60N Polių skaičius 1P Apsaugotų polių skaičius 1 [In] vardinė srovė 2 A Tinklo tipas AC DC Išlaisvinimo technologija Termomagnetinis Kreivės kodas D Atjungimo galia 15 kA Icu pagal IEC 60947-2 - 12...60 V DC 15 kA Icu pagal EN 60947-2 - 12...60 V DC 10 kA Icu pagal IEC 60947-2 - 72 V DC 10 kA Icu pagal EN 60947-2 - 72 V DC 50 kA Icu pagal EN 60947-2 - 100...133 V AC 50/60 Hz 50 kA Icu pagal IEC 60947-2 - 100...133 V AC 50/60 Hz 50 kA Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 50 kA Icu pagal IEC 60947-2 - 12...60 V AC 50/60 Hz 50 kA Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 50 kA Icu pagal EN 60947-2 - 12...60 V AC 50/60 Hz 6000 A Icn pagal IEC 60898-1 - 230 V AC 50/60 Hz 6000 A Icn pagal EN 60898-1 - 230 V AC 50/60 Hz Naudojimo kategorija A kategorija pagal IEC 60898-1 A kategorija pagal EN 60898-1 Izoliacijos funkcija Taip pagal IEC 60947-2 Taip pagal IEC 60898-1 Taip pagal EN 60947-2 Taip pagal EN 60898-1 Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo ribojimas 12 x In +/- 20 % [Ics] vardinė ribinė atjungimo galia 15 kA 100 % x Icu pagal IEC 60947-2 - 12...60 V DC 15 kA 100 % x Icu pagal EN 60947-2 - 12...60 V DC 10 kA 100 % x Icu pagal IEC 60947-2 - 72 V DC 10 kA 100 % x Icu pagal EN 60947-2 - 72 V DC 6000 A 100 % x Icu pagal IEC 60898-1 - 230 V AC 50/60 Hz 6000 A 100 % x Icu pagal EN 60898-1 - 230 V AC 50/60 Hz 50 kA 100 % x Icu pagal EN 60947-2 - 100...133 V AC 50/60 Hz 50 kA 100 % x Icu pagal IEC 60947-2 - 100...133 V AC 50/60 Hz 50 kA 100 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % x Icu pagal IEC 60947-2 - 12...60 V AC 50/60 Hz 50 kA 100 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % x Icu pagal EN 60947-2 - 12...60 V AC 50/60 Hz Ribojimo klasė 3 pagal IEC 60898-1 3 pagal EN 60898-1 [Ui] vardinė izoliacijos įtampa 500 V AC 50/60 Hz pagal IEC 60947-2 500 V AC 50/60 Hz pagal EN 60947-2 [Uimp] vardinė atlaikomoji impulsinė įtampa 6 kV pagal IEC 60947-2 6 kV pagal EN 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinė signalizacija Atpalaidavimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 2 Aukštis 91 mm Plotis 18 mm Gylis 78.5 mm Produkto masė 0,125 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Gnybtų tipas Dvigubas gnybtas, viršuje arba apačioje, lankstus laidininkas/laidai 1...16 mm² maks. Dvigubas gnybtas, viršuje arba apačioje, standus laidininkas/laidai 1...25 mm² maks. Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo įžeminimo nuotėkio Nėra Informacija apie produktą Standartai EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2 Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampių kategorija IV Tropikalizacija 2 Santykinė drėgmė 95 % ( 55 °C ) Aplinkos temperatūra darbui -35...70 °C Aplinkos temperatūra laikymui -40...85 °C Produkto pasiūla Status Green Premium Ekologiškas produktas Green Premium
