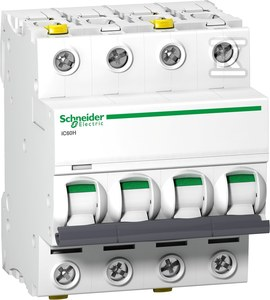

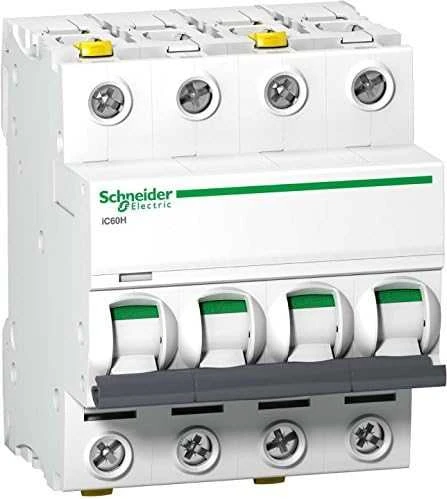

Schneider Electric grandinės pertraukiklis iC60H 4P 63A C - A9F07463

Wyłącznik nadprądowy iC60H 4P 63A C - A9F07463   Aplikacja wyłącznika Rozdział  Zakres Acti 9  Typ produktu Wyłącznik  Nazwa produktu LJ  Opis skrócony IC60H  Liczba biegunów 4P  Liczba zabezpieczonych biegunów 4  [In] prąd znamionowy 63 A  Rodzaj sieci AC DC  Technologia wyzwalacza Termomagnetyczny  Kod krzywej C  Zdolność wyłączania 15 kA Icu zgodnie z IEC 60947-2 - 180...250 V DC 15 kA Icu zgodnie z EN 60947-2 - 180...250 V DC 42 kA Icu zgodnie z EN 60947-2 - 12...133 V AC 50/60 Hz 42 kA Icu zgodnie z IEC 60947-2 - 12...133 V AC 50/60 Hz 30 kA Icu zgodnie z IEC 60947-2 - 220...240 V AC 50/60 Hz 30 kA Icu zgodnie z EN 60947-2 - 220...240 V AC 50/60 Hz 15 kA Icu zgodnie z IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA Icu zgodnie z EN 60947-2 - 380...415 V AC 50/60 Hz 10000 A Icn zgodnie z IEC 60898-1 - 400 V AC 50/60 Hz 10000 A Icn zgodnie z EN 60898-1 - 400 V AC 50/60 Hz 10 kA Icu zgodnie z IEC 60947-2 - 440 V AC 50/60 Hz 10 kA Icu zgodnie z EN 60947-2 - 440 V AC 50/60 Hz  Kategoria użytkowania Kategoria A zgodnie z IEC 60898-1 Kategoria A zgodnie z EN 60898-1  Funkcja izolacyjna Tak zgodnie z IEC 60947-2 Tak zgodnie z IEC 60898-1 Tak zgodnie z EN 60947-2 Tak zgodnie z EN 60898-1    Parametry Uzupełniające Częstotliwość sieci 50/60 Hz  Ogranicznenie wyzwalania magnetycznego 8 x In +/- 20 %  [Ics] znamionowa graniczna zdolność wyłączania 15 kA 100 % x Icu zgodnie z EN 60947-2 - 180...250 V DC 15 kA 100 % x Icu zgodnie z IEC 60947-2 - 180...250 V DC 21 kA 50 % x Icu zgodnie z EN 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % x Icu zgodnie z IEC 60947-2 - 12...133 V AC 50/60 Hz 7500 A 75 % x Icu zgodnie z IEC 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu zgodnie z EN 60898-1 - 400 V AC 50/60 Hz 5 kA 50 % x Icu zgodnie z IEC 60947-2 - 440 V AC 50/60 Hz 7.5 kA 50 % x Icu zgodnie z IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 50 % x Icu zgodnie z IEC 60947-2 - 220...240 V AC 50/60 Hz 5 kA 50 % x Icu zgodnie z EN 60947-2 - 440 V AC 50/60 Hz 7.5 kA 50 % x Icu zgodnie z EN 60947-2 - 380...415 V AC 50/60 Hz 15 kA 50 % x Icu zgodnie z EN 60947-2 - 220...240 V AC 50/60 Hz  Klasa ograniczenia 3 zgodnie z IEC 60898-1 3 zgodnie z EN 60898-1  [Ui] napięcie znamionowe izolacji 500 V AC 50/60 Hz zgodnie z IEC 60947-2 500 V AC 50/60 Hz zgodnie z EN 60947-2  [Uimp] znamionowe napięcie udarowe wytrzymywane 6 kV zgodnie z IEC 60947-2 6 kV zgodnie z EN 60947-2  Wskazanie położenia styku Tak  Typ sterowania Dźwignia  Sygnalizacja lokalna Wskaźnik wyzwolenia  Sposób montażu Szyna DIN  9 mm szerokość 8  Wysokość 91 mm  Szerokość 72 mm  Głębokość 78.5 mm  Masa produktu 0.5 kg  Kolor Biały  Wytrzymałość mechaniczna 20000 cykl  Trwałość elektryczna 10000 cykl  Rodzaj zacisków Zacisk podwójny, góra lub dół giętki przewód/przewody 1...25 mm² maks Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...35 mm² maks  Długość zdjętej izolacji 14 mm góra lub dół  Moment dokręcania 3.5 N.m góra lub dół  Zabezpieczenie przed upływem doziemnym Blok oddzielny    Środowisko pracy Normy EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2  Stopień ochrony IP IP20 zgodnie z EN 60529 IP20 zgodnie z IEC 60529  Stopień zanieczyszczenia 3  Kategoria przepięć IV  Tropikalizacja 2  Wilgotność względna 95 % ( 55 °C )  Temepratura otoczenia dla pracy -35...70 °C  Temepratura otoczenia dla przechowywania -40...85 °C
