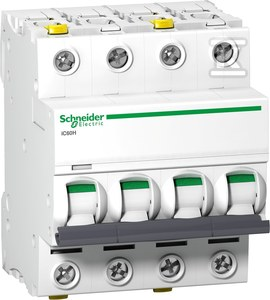

„Schneider Electric“ grandinės pertraukiklis 4P C 20A 10kA AC iC60H-C20-4 (A9F07420)

Vienpolis-4 moduliais automatinis jungiklis 4P C 20A 10kA AC iC60H-C20-4 (A9F07420)   Aprašymas Įrenginio paskirtis Skirstymas Gaminių gama Acti 9 Gaminio pavadinimas Acti 9 iC60 Produkto ar komponento tipas Miniatiūrinis automatinis jungiklis Trumpas įrenginio pavadinimas IC60H Polių skaičius 4P Apsaugotų polių skaičius 4 [In] vardinė srovė 20 A Tinklo tipas Nuolatinė srovė (DC) Kintamoji srovė (AC) Atpalaidavimo technologija Termomagnetinis Išjungimo kreivės kodas C Išjungimo galia 42 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 42 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 180...250 V DC 15 kA Icu pagal IEC 60947-2 - 180...250 V nuolatinė srovė (DC) 10 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 30 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 30 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai IEC 60898-1 EN 60898-1 EN 60947-2 IEC 60947-2   Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo riba 8 x In +/- 20 % [Ics] vardinė ribinė išjungimo galia 7500 A 75 % x Icu pagal EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu pagal IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % x Icu pagal IEC 60947-2 - 180...250 V DC 15 kA 100 % x Icu pagal EN 60947-2 - 180...250 V DC 5 kA 50 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz Srovės ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė atlaikomoji impulsinė įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinė signalizacija Atpalaidavimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 8 Aukštis 91 mm Plotis 72 mm Gylis 78.5 mm Gaminio masė 0.5 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje, standus laidas/laidai 1...25 mm² maks. Dvigubas gnybtas, viršuje arba apačioje, lankstus laidas/laidai 1...16 mm² maks. Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo įžeminimo nuotėkio Atskiras blokas   Apie gaminį Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampių kategorija IV Tropikalizacija 2 Santykinė drėgmė 95 % (55 °C) Aplinkos temperatūra įrenginio darbui -35...70 °C Aplinkos temperatūra sandėliavimui -40...85 °C   Produkto pasiūla Tvarumo pasiūlos būsena Aukštos kokybės produktas RoHS (datos kodas RRTT) Atitinka - nuo 1216 - Schneider Electric atitikties deklaracija Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC virš slenksčio vertės Produkto ekologinis profilis Prieinamas Produkto eksploatacijos pabaigos instrukcijos Nereikia specialių veiksmų
