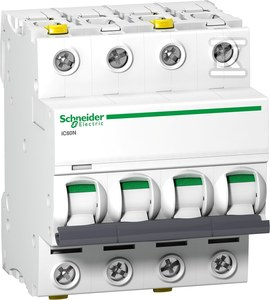

„Schneider Electric“ grandinės pertraukiklis 4P B 16A 6kA AC iC60N-B16-4 (A9F03416)

Miniatiūrinis jungtuvas 4P B 16A 6kA AC iC60N-B16-4 (A9F03416) Aprašymas Įrenginio taikymas Paskirstymas Produktų asortimentas Acti 9 Produkto pavadinimas Acti 9 iC60 Produkto arba komponento tipas Miniatiūrinis jungtuvas Trumpasis įrenginio pavadinimas IC60N Polių skaičius 4P Apsaugotų polių skaičius 4 [In] vardinė srovė 16 A Tinklo tipas Nuolatinė srovė (DC) Kintamoji srovė (AC) Išjungimo technologija Termomagnetinė Kreivės kodas B Pertraukimo geba 36 kA Icu atitinka IEC 60947-2 - 12...133 V AC 50/60 Hz 36 kA Icu atitinka EN 60947-2 - 12...133 V AC 50/60 Hz 10 kA Icu atitinka EN 60947-2 - 180...250 V DC 10 kA Icu atitinka IEC 60947-2 - 180...250 V nuolatinė srovė 6 kA Icu atitinka IEC 60947-2 - 440 V kintamoji srovė 50/60 Hz 6000 A Icn atitinka EN 60898-1 - 400 V kintamoji srovė 50/60 Hz 10 kA Icu atitinka EN 60947-2 - 380...415 V kintamoji srovė 50/60 Hz 10 kA Icu atitinka IEC 60947-2 - 380...415 V kintamoji srovė 50/60 Hz 20 kA Icu atitinka EN 60947-2 - 220...240 V kintamoji srovė 50/60 Hz 20 kA Icu atitinka IEC 60947-2 - 220...240 V kintamoji srovė 50/60 Hz 6 kA Icu atitinka EN 60947-2 - 440 V AC 50/60 Hz 6000 A Icn atitinka IEC 60898-1 - 400 V AC 50/60 Hz Naudojimo kategorija A kategorija atitinka EN 60898-1 A kategorija atitinka IEC 60898-1 Izoliacijos funkcija Taip atitinka EN 60947-2 Taip atitinka IEC 60947-2 Taip atitinka EN 60898-1 Taip atitinka IEC 60898-1 Standartai IEC 60947-2 IEC 60898-1 EN 60947-2 EN 60898-1 Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio išjungimo apribojimas 4 x In +/- 20 % [Ics] Nominali maksimali atjungimo galia 6000 A 100 % x Icu atitinka IEC 60898-1 - 400 V AC 50/60 Hz 10 kA 100 % x Icu atitinka IEC 60947-2 - 180...250 V DC 10 kA 100 % x Icu atitinka EN 60947-2 - 180...250 V DC 6000 A 100 % x Icu atitinka EN80-1608 50/60 Hz 4,5 kA 75 % x Icu atitinka IEC 60947-2 – 440 V AC 50/60 Hz 15 kA 75 % x Icu atitinka EN 60947-2 – 220...240 V AC 50/60 kA atitinka EN 775 % 60947-2 – 380...415 V kintamoji srovė 50/60 Hz 4,5 kA 75 % x Icu atitinka EN 60947-2 – 440 V AC 50/60 Hz 15 kA 75 % x Icu atitinka IEC 60947-2 – 220...240 V AC 50/60 Hz 7,5 kA 75 % x Icu atitinka IEC 60947-2 – 380...415 V AC 50/60 Hz 27 kA 75 % x Icu atitinka IEC 60947-2 – 12...133 V AC 50/60 Hz Hz 27 kA 75 % x Icu atitinka EN 60947-2 – 12...133 V AC 50/60 Hz Apribojimų klasė 3 atitinka EN 60898-1 3 atitinka IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V AC 50/60 Hz, atitinkantis IEC 60947-2 500 V AC 50/60 Hz, atitinkantis EN 60947-2 [Uimp] vardinė impulsinė įtampa 6 kV, atitinkanti EN 60947-2 6 kV, atitinkanti IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Perjungiklis Vietinis signalizavimas Išjungimo indikatorius Montavimo būdas DIN bėgelis 9 mm pločio 8 Aukštis 91 mm Plotis 72 mm Gylis 78,5 mm Gaminio svoris 0,5 kg Spalva Balta Patvarumas Mechaninis tarnavimo laikas 20000 ciklų Elektrinis ilgaamžiškumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje standus laidas (-ai) 1...25 mm² maks. Dvigubas gnybtas, viršuje arba apačioje lankstus laidas (-ai) 1...16 mm² maks. Nuėmimo ilgis 14 mm viršuje arba apačioje Priveržimo sukimo momentas 2 Nm viršuje arba apačioje Apsauga nuo įžeminimo Atskiras blokas Apie gaminį IP apsaugos laipsnis IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampio kategorija IV Tropikalizacija 2 Santykinė drėgmė 95 % (55 °C) Darbinė aplinkos temperatūra -35...70 °C Sandėliavimo aplinkos temperatūra -40...85 °C Informacija apie produktą Tvarumo pasiūlymo būsena Aukštos kokybės produktas RoHS (datos kodas RRTT) Atitinka – nuo 1216 m. – „Schneider Electric“ atitikties deklaracija „Schneider Electric“ atitikties deklaracija REACh Nuoroda neturi SVHC, viršijančios ribinę vertę Produkto ekologinis profilis Yra Produkto naudojimo pabaigos instrukcijos Nereikia jokių specialių veiksmų
