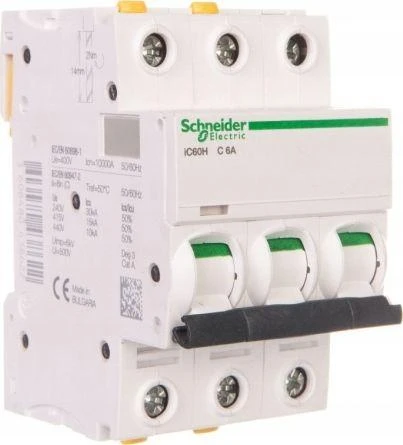

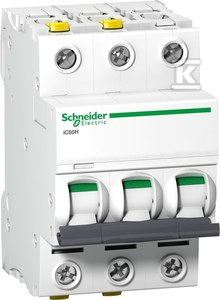

„Schneider Electric“ grandinės pertraukiklis 3P C 6A 10 kA AC iC60H-C6-3 (A9F07306)

Apsauginis grandinės pertraukiklis 3P C 6A 10kA AC iC60H-C6-3 (A9F07306)   Aprašymas Įrenginio paskirtis Skirstymas Gaminių serija Acti 9 Produkto pavadinimas Acti 9 iC60 Produkto tipas arba komponentas Miniattūrinis grandinės pertraukiklis Sutrumpintas įrenginio pavadinimas IC60H Polių skaičius 3P Apsaugotų polių skaičius 3 [In] vardinė srovė 6 A Tinklo tipas Kintamoji srovė (AC) Nuolatinė srovė (DC) Atpalaidavimo technologija Termomagnetinis Kreivės kodas C Išjungimo galia 42 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 42 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 125...180 V DC 15 kA Icu pagal IEC 60947-2 - 125...180 V nuolatinė srovė (DC) 10 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 30 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 30 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai IEC 60898-1 EN 60947-2 EN 60898-1 IEC 60947-2   Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo ribojimas 8 x In +/- 20 % [Ics] vardinė ribinė išjungimo galia 7500 A 75 % x Icu pagal EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu pagal IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % x Icu pagal IEC 60947-2 - 125...180 V DC 15 kA 100 % x Icu pagal EN 60947-2 - 125...180 V DC 5 kA 50 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz Ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė atlaikomoji impulsinė įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinė signalizacija Atpalaidavimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 6 Aukštis 91 mm Plotis 54 mm Gylis 78.5 mm Produkto masė 0.375 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje standus laidas/lai dai 1...25 mm² maks. Dvigubas gnybtas, viršuje arba apačioje lankstus laidas/lai dai 1...16 mm² maks. Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo įžeminimo nuotėkio Atskiras blokas   Apie produktą Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampio kategorija IV Atsparumas drėgmei 2 Santykinė drėgmė 95 % ( 55 °C ) Aplinkos temperatūra įrenginio darbui -35...70 °C Aplinkos temperatūra saugojimui -40...85 °C   Produkto pasiūlymas Tvarumo pasiūlymo statusas Aukštos kokybės produktas RoHS ( datos kodas RRTT ) Atitinka  - nuo  1216  -  Schneider Electric atitikties deklaracija  Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC virš ribinės vertės Produkto ekologinis profilis Prieinamas Produkto eksploatacijos pabaigos instrukcijos Nereikia specialių veiksmų
