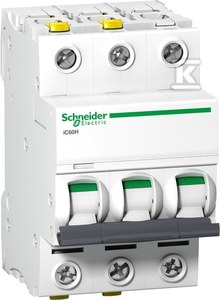

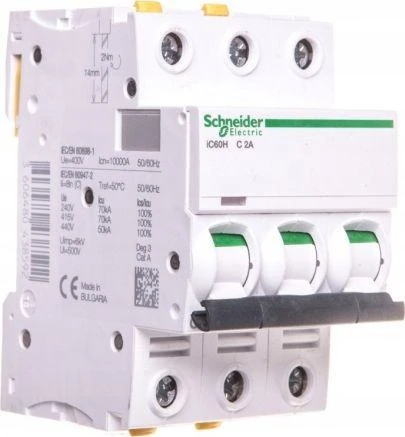

„Schneider Electric“ grandinės pertraukiklis 3P C 2A 10 kA AC iC60H-C2-3 (A9F07302)

Automatinis jungiklis 3P C 2A 10kA AC iC60H-C2-3 (A9F07302) Aprašymas Įrenginio paskirtis Skirstymas Produktų gama Acti 9 Produkto pavadinimas Acti 9 iC60 Produkto ar komponento tipas Mini automatinis jungiklis Trumpasis įrenginio pavadinimas IC60H Polių skaičius 3P Apsaugotų polių skaičius 3 [In] vardinė srovė 2 A Tinklo tipas Kintamoji srovė (AC) Nuolatinė srovė (DC) Atpalaidavimo technologija Termomagnetinė Kreivės kodas C Išjungimo geba 70 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliavimo funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2 Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo riba 8 x In +/- 20 % [Ics] vardinė ribinė išjungimo geba 7500 A 75 % x Icu pagal EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu pagal IEC 60898-1 - 400 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz Ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė atlaikomoji impulsinė įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinis signalizavimas Atpalaidavimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 6 Aukštis 91 mm Plotis 54 mm Gylis 78.5 mm Produkto masė 0.375 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje, standi viela / laidai 1...25 mm² maks. Dvigubas gnybtas, viršuje arba apačioje, lanksti viela / laidai 1...16 mm² maks. Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo įžeminimo nuotėkio Atskiras blokas Apie produktą Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampių kategorija IV Tropikalizacija 2 Santykinė drėgmė 95 % ( 55 °C ) Aplinkos temperatūra eksploatacijai -35...70 °C Aplinkos temperatūra saugojimui -40...85 °C Pasiūlymas Pasiūlymo statusas Premium produktas RoHS (datos kodas RRTT) Atitinka - nuo 1216 - Schneider Electric atitikties deklaracija Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC, viršijančių slenkstinę vertę Produkto profilis Prieinamas Produkto eksploatacijos pabaigos instrukcijos Specialių veiksmų nereikia
