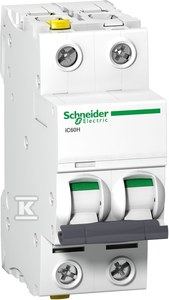

„Schneider Electric“ grandinės pertraukiklis 2P C 25A 10kA AC iC60H-C25-2 (A9F07225)

Wyłącznik nadprądowy 2P C 25A 10kA AC iC60H-C25-2 (A9F07225)   Opis Zastosowanie urządzenia Dystrybucja Gama produktów Acti 9 Nazwa produktu Acti 9 iC60 Typ produktu lub komponentu Wyłącznik miniaturowy Skrócona nazwa urządzenia IC60H Liczba biegunów 2P Liczba zabezpieczonych biegunów 2 [In] prąd znamionowy 25 A Rodzaj sieci Prąd przemienny (AC) Prąd stały (DC) Technologia wyzwalacza Termomagnetyczny Kod krzywej C Zdolność wyłączania 42 kA Icu zgodnie z IEC 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 42 kA Icu zgodnie z EN 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 15 kA Icu zgodnie z EN 60947-2 - 72...125 V prąd stały (DC) 15 kA Icu zgodnie z IEC 60947-2 - 72...125 V DC 10 kA Icu zgodnie z IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 10 kA Icu zgodnie z EN 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 10000 A Icn zgodnie z EN 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 10000 A Icn zgodnie z IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 15 kA Icu zgodnie z EN 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 15 kA Icu zgodnie z IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 30 kA Icu zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 30 kA Icu zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz Kategoria użytkowania Kategoria A zgodnie z EN 60898-1 Kategoria A zgodnie z IEC 60898-1 Funkcja izolacyjna Tak zgodnie z EN 60947-2 Tak zgodnie z IEC 60947-2 Tak zgodnie z EN 60898-1 Tak zgodnie z IEC 60898-1 Normy IEC 60898-1 EN 60898-1 IEC 60947-2 EN 60947-2   Parametry uzupełniające Częstotliwość sieci 50/60 Hz Ogranicznenie wyzwalania magnetycznego 8 x In +/- 20 % [Ics] znamionowa graniczna zdolność wyłączania 7500 A 75 % x Icu zgodnie z EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu zgodnie z IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % x Icu zgodnie z IEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % x Icu zgodnie z EN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % x Icu zgodnie z IEC 60947-2 - 72...125 V DC 15 kA 100 % x Icu zgodnie z EN 60947-2 - 72...125 V DC 5 kA 50 % x Icu zgodnie z IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu zgodnie z EN 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu zgodnie z EN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % x Icu zgodnie z EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu zgodnie z IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu zgodnie z IEC 60947-2 - 380...415 V AC 50/60 Hz Klasa ograniczenia 3 zgodnie z EN 60898-1 3 zgodnie z IEC 60898-1 [Ui] napięcie znamionowe izolacji 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 [Uimp] znamionowe napięcie udarowe wytrzymywane 6 kV zgodnie z EN 60947-2 6 kV zgodnie z IEC 60947-2 Wskazanie położenia styku Tak Typ sterowania Dźwignia Sygnalizacja lokalna Wskaźnik wyzwolenia Sposób montażu Szyna DIN 9 mm szerokość 4 Wysokość 91 mm Szerokość 36 mm Głębokość 78.5 mm Masa produktu 0.25 kg Kolor Biały Wytrzymałość mechaniczna 20000 cykl Trwałość elektryczna 10000 cykl Przyłącza - zaciski Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks Zacisk podwójny, góra lub dół giętki przewód/przewody 1...16 mm² maks Długość zdjętej izolacji 14 mm góra lub dół Moment dokręcania 2 N.m góra lub dół Zabezpieczenie przed upływem doziemnym Blok oddzielny   O produkcie Stopień ochrony IP IP20 zgodnie z EN 60529 IP20 zgodnie z IEC 60529 Stopień zanieczyszczenia 3 Kategoria przepięć IV Tropikalizacja 2 Wilgotność względna 95 % ( 55 °C ) Temperatura otoczenia dla pracy urządzenia -35...70 °C Temepratura otoczenia dla przechowywania -40...85 °C   Informacje o produkcie Status oferty zrównoważonego rozwoju Produkt wysokiej jakości RoHS (kod daty RRTT) Zgodny  - od  1216  -  Schneider Electric declaration of conformity  Schneider Electric declaration of conformity REACh Referencja nie zawiera SVHC powyżej wartości progowej Profil ekologiczny produktu Dostępny Instrukcje dotyczące zakończenia okresu eksploatacji produktu Bez potrzeby specjalnych działań
