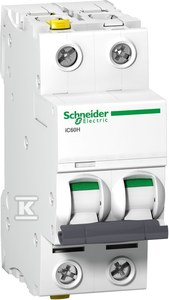

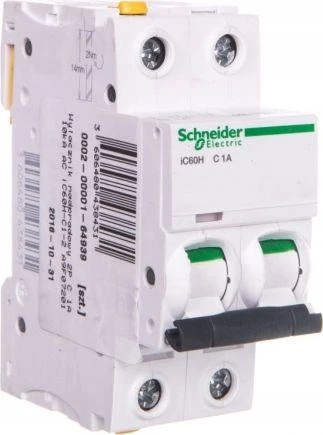

„Schneider Electric“ grandinės pertraukiklis 2P C 1A 10 kA AC iC60H-C1-2 (A9F07201)

Automatinis jungiklis 2P C 1A 10kA AC iC60H-C1-2 (A9F07201) Aprašymas Įrenginio paskirtis Skirstymas Produktų gama Acti 9 Produkto pavadinimas Acti 9 iC60 Produkto tipas arba komponentas Mažosios galios automatinis jungiklis Sutrumpintas įrenginio pavadinimas IC60H Polių skaičius 2P Apsaugotų polių skaičius 2 [In] vardinė srovė 1 A Tinklo tipas Kintamoji srovė (AC) Nuolatinė srovė (DC) Atjungiklio technologija Termomagnetinė Išjungimo charakteristikos kreivė C Išjungimo galia 70 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 72...125 V nuolatinė srovė (DC) 15 kA Icu pagal IEC 60947-2 - 72...125 V nuolatinė srovė (DC) 70 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1 Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atjungimo riba 8 x In +/- 20 % [Ics] vardinė ribinė išjungimo galia 7500 A 75 % x Icu pagal EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu pagal IEC 60898-1 - 400 V AC 50/60 Hz 15 kA 100 % x Icu pagal IEC 60947-2 - 72...125 V DC 15 kA 100 % x Icu pagal EN 60947-2 - 72...125 V DC 70 kA 100 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz Srovės ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė atlaikomoji impulsinė įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinė signalizacija Atjungimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 4 Aukštis 91 mm Plotis 36 mm Gylis 78.5 mm Produkto masė 0.25 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje, standus laidininkas/lidininkai 1...25 mm² maks. Dvigubas gnybtas, viršuje arba apačioje, lankstus laidininkas/lidininkai 1...16 mm² maks. Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo įžeminimo nuotėkio Atskiras blokas Apie produktą Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Perįtampių kategorija IV Atsparumas drėgmei (tropikalizacija) 2 Santykinis drėgnis 95 % ( 55 °C ) Aplinkos temperatūra įrenginio veikimui -35...70 °C Aplinkos temperatūra saugojimui -40...85 °C Produkto pasiūla Tvarumo pasiūlos statusas Aukštos kokybės produktas RoHS (data kodas RRTT) Atitinka - nuo 1216 - Schneider Electric atitikties deklaracija Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC medžiagų virš slenksčio vertės Produkto ekologinis profilis Prieinamas Produkto eksploatacijos pabaigos instrukcijos Nereikia specialių veiksmų
