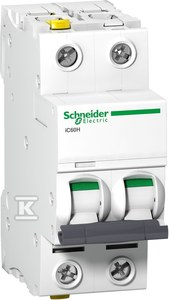

„Schneider Electric“ grandinės pertraukiklis 2P B 6A 10 kA AC iC60H-B6-2 (A9F06206)

Atviras 2P B 6A 10kA AC jungiklis iC60H-B6-2 (A9F06206) Aprašymas Įrenginio paskirtis Skirstymas Gaminių gama Acti 9 Gaminio pavadinimas Acti 9 iC60 Gaminio tipas arba komponentas Mini žeminamasis jungiklis Trumpas įrenginio pavadinimas IC60H Polių skaičius 2P Apsaugotų polių skaičius 2 [In] vardinė srovė 6 A Tinklo tipas Kintamoji srovė (AC) Nuolatinė srovė (DC) Atpalaidavimo technologija Termomagnetinis Kreivės kodas B Išjungimo galia 42 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 42 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 30 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 30 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai EN 60898-1 IEC 60898-1 EN 60947-2 IEC 60947-2 Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo riba 4 x In +/- 20 % [Ics] vardinė ribinė išjungimo galia 7500 A 75 % x Icu pagal EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu pagal IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz 5 kA 50 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 50 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz Ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė impulsinė atlaikomoji įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinė signalizacija Atpalaidavimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 4 Aukštis 91 mm Plotis 36 mm Gylis 78.5 mm Gaminio masė 0.25 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje standus laidininkas/lidininkai 1...25 mm² maks Dvigubas gnybtas, viršuje arba apačioje lankstus laidininkas/lidininkai 1...16 mm² maks Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo įžeminimo nuotėkio Atskiras blokas Apie gaminį Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampių kategorija IV Tropikalizacija 2 Santykinė drėgmė 95 % ( 55 °C ) Aplinkos temperatūra įrenginio darbui -35...70 °C Aplinkos temperatūra laikymui -40...85 °C Produkto pasiūlymas Tvarumo pasiūlymo statusas Premijos gaminys RoHS (datos kodas RRTT) Atitinka - nuo 1216 - Schneider Electric atitikties deklaracija Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC, viršijančių ribinę vertę Produkto ekologinis profelis Prieinamas Gaminio eksploatacijos pabaigos instrukcijos Nereikia specialių veiksmų
