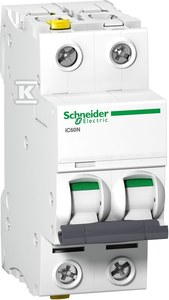

„Schneider Electric“ grandinės pertraukiklis 2P B 25A 6kA AC iC60N-B25-2 (A9F03225)

Dviejų polių (2P) B charakteristikos 25 A 6 kA AC automatinis jungiklis iC60N-B25-2 (A9F03225)   Aprašymas Įrenginio paskirtis Acti 9 gaminių asortimento skirstymas Gaminio pavadinimas Acti 9 iC60 Gaminio ar komponento tipas Miniatiūrinis automatinis jungiklis Įrenginio sutrumpintas pavadinimas IC60N Polių skaičius 2P Apsaugotų polių skaičius 2 Vardinė srovė [In] 25 A Tinklo tipas Nuolatinė srovė (DC) Kintamoji srovė (AC) Atpalaidavimo technologija Termomagnetinis B kreivės kodas Išjungimo galia 36 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 36 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 72...125 V nuolatinė srovė (DC) 10 kA Icu pagal IEC 60947-2 - 72...125 V nuolatinė srovė (DC) 6 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 6000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 20 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 20 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 6 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 6000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1   Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo riba 4 x In +/- 20 % Vardinė ribinė išjungimo galia [Ics] 6000 A 100 % x Icu pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10 kA 100 % x Icu pagal IEC 60947-2 - 72...125 V nuolatinė srovė (DC) 10 kA 100 % x Icu pagal EN 60947-2 - 72...125 V nuolatinė srovė (DC) 6000 A 100 % x Icu pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 4.5 kA 75 % x Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 15 kA 75 % x Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 7.5 kA 75 % x Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 4.5 kA 75 % x Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 15 kA 75 % x Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 7.5 kA 75 % x Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 27 kA 75 % x Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 27 kA 75 % x Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz Srovės ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 Vardinė izoliacijos įtampa [Ui] 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 Vardinė atlaikomoji impulsinė įtampa [Uimp] 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinė signalizacija Atpalaidavimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 4 Aukštis 91 mm Plotis 36 mm Gylis 78.5 mm Gaminio masė 0.25 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje, standusis laidas/laidai 1...25 mm² maks. Dvigubas gnybtas, viršuje arba apačioje, lankstusis laidas/laidai 1...16 mm² maks. Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo įžeminimo nuotėkio Atskiras blokas   Apie gaminį Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampių kategorija IV Tropikalizacija 2 Santykinis drėgnis 95 % (55 °C) Aplinkos temperatūra įrenginio darbui -35...70 °C Aplinkos temperatūra laikymui -40...85 °C   Produkto pasiūlymas Darnaus vystymosi pasiūlos statusas Aukštos kokybės produktas RoHS (datos kodas RRTT) Atitinka - nuo 1216 - Schneider Electric atitikties deklaracija Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC medžiagų, viršijančių slenkstinę vertę Produkto ekologinis profilis Prieinamas Produkto eksploatavimo pabaigos instrukcijos Nereikia specialių veiksmų
