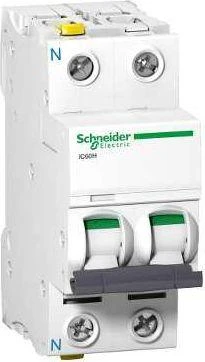

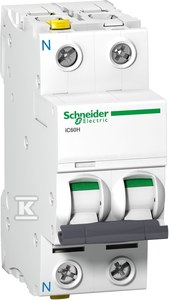

„Schneider Electric“ grandinės pertraukiklis 1P+NC 4A 10kA AC iC60H-C4-1N (A9F07604)

Wyłącznik nadprądowy 1P+N C 4A 10kA AC iC60H-C4-1N (A9F07604)   Parametry podstawowe Zastosowanie urządzenia Dystrybucja Gama produktów Acti 9 Nazwa produktu Acti 9 iC60 Typ produktu lub komponentu Wyłącznik nadprądowy Skrócona nazwa urządzenia IC60H Opis biegunów 1P + N Ilość zabezpieczonych biegunów 1 Położenie neutralne LEFT [In] prąd znamionowy 4 A Rodzaj sieci Prąd przemienny (AC)Prąd stały (DC) Technologia wyzwalacza Termomagnetyczny Charakterystyka C Zdolność wyłączania 70 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz70 kA Icu zgodnie z EN/IEC 60947-2 - 12...60 V AC 50/60 Hz70 kA Icu zgodnie z EN/IEC 60947-2 - 100...133 V AC 50/60 Hz10000 A Icn zgodnie z EN/IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz Kategoria użytkowania Kategoria A zgodnie z EN 60898-1Kategoria A zgodnie z IEC 60898-1 Funkcja izolacyjna Tak zgodnie z EN 60947-2Tak zgodnie z IEC 60947-2Tak zgodnie z EN 60898-1Tak zgodnie z IEC 60898-1 Normy EN 60898-1EN 60947-2IEC 60898-1IEC 60947-2 Parametry uzupełniające Częstotliwość sieci 50/60 Hz Górna granica wyzwalania magnetycznego 8 x In +/- 20 % [Ics] znamionowy prąd wyłączalny eksploatacyjny 70 kA 100 % x Icu zgodnie z EN 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz70 kA 100 % x Icu zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz70 kA 100 % x Icu zgodnie z IEC 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz70 kA 100 % x Icu zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz7500 A 75 % x Icu zgodnie z EN 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz7500 A 75 % x Icu zgodnie z IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz70 kA 100 % x Icu zgodnie z IEC 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz70 kA 100 % x Icu zgodnie z EN 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz Klasa ograniczenia 3 zgodnie z EN 60898-13 zgodnie z IEC 60898-1 Znamionowe napięcie izolacji [Ui] 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2 Znamionowe napięcie udarowe wytrzymywane [Uimp] 6 kV zgodnie z EN 60947-26 kV zgodnie z IEC 60947-2 Wskazanie położenia styku Tak Typ sterowania Dźwignia Sygnalizacja lokalna Wskaźnik wyzwolenia Podstawa montażowa Szyna DIN Szerokość w modułach 9 mm 4 Wysokość 91 mm Szerokość 36 mm Głębokość 78.5 mm Masa produktu 0.25 kg Kolor Biały Trwałość mechaniczna 20000 cykl Trwałość elektryczna 10000 cykl Przyłącza - zaciski Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks.Zacisk podwójny, góra lub dół giętki przewód/przewody 1...16 mm² maks. Gługość odizolowanego odcinka 14 mm góra lub dół Moment dokręcania 2 N.m góra lub dół Zabepieczenie różnicowoprądowe Blok oddzielny Środowisko pracy Stopień ochrony IP IP20 zgodnie z EN 60529IP20 zgodnie z IEC 60529 Stopień zanieczyszczenia 3 Kategoria przepięciowa IV Tropikalizacja 2 Wilgotność względna 95 % ( 55 °C ) Temperatura otoczenia dla pracy urządzenia -35...70 °C Temepratura otoczenia dla przechowywania -40...85 °C Oferta zrównoważonego rozwoju Status oferty zrównoważonego rozwoju Produkt ekologiczny Green Premium
