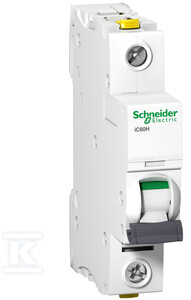

„Schneider Electric“ grandinės pertraukiklis 1P C 20A 10kA AC iC60H-C20 (A9F07120)

Miniatiūrinis jungtuvas 1P C 20A 10kA AC iC60H-C20 (A9F07120) Aprašymas Įrenginio taikymas Paskirstymas Produktų asortimentas Acti 9 Produkto pavadinimas Acti 9 iC60 Produkto arba komponento tipas Miniatiūrinis jungtuvas Trumpasis įrenginio pavadinimas IC60H Polių skaičius 1P Apsaugotų polių skaičius 1 [In] vardinė srovė 20 A Tinklo tipas Kintamoji srovė (AC) Nuolatinė srovė (DC) Išjungimo technologija Termomagnetinis Kreivės kodas C Pertraukimo geba 30 kA Icu atitinka IEC 60947-2 - 100...133 V AC 50/60 Hz 30 kA Icu atitinka EN 60947-2 - 100...133 V AC 50/60 Hz 15 kA Icu atitinka EN 60947-2 - 72 V DC 15 kA Icu atitinka IEC 60947-2 - 72 V DC 20 kA Icu atitinka EN 60947-2 – 12...60 V DC 20 kA Icu atitinka IEC 60947-2 – 12...60 V DC 10000 A Icn atitinka EN 60898-1 – 230 V AC 50/60 Hz 10000 A Icn atitinka IEC 60898-1 – 230 V AC 50/60 Hz 15 kA Icu atitinka EN 60947-2 – 220...240 V AC 50/60 Hz 15 kA Icu atitinka IEC 60947-2 – 220...240 V AC 50/60 Hz 42 kA Icu atitinka EN 60947-2 – 12...60 V AC 50/60 Hz 42 kA Icu atitinka IEC 60947-2 - 12...60 V AC 50/60 Hz Naudojimo kategorija A kategorija atitinka EN 60898-1 A kategorija atitinka IEC 60898-1 Izoliacijos funkcija Taip atitinka EN 60947-2 Taip atitinka IEC 60947-2 Taip atitinka EN 60898-1 Taip atitinka IEC 60898-1 Standartai IEC 60898-1 EN 60898-1 IEC 60947-2 EN 60947-2 Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio išjungimo riba 8 x In +/- 20 % [Ics] Nominalioji maksimali atjungimo galia 15 kA 100 % x Icu atitinka EN 60947-2 - 72 V DC 15 kA 100 % x Icu atitinka IEC 60947-2 - 72 V DC 7500 A 75 % x Icu atitinka EN 60898-1 – 230 V AC 50/60 Hz 7500 A 75 % x Icu atitinka IEC 60898-1 – 230 V AC 50/60 Hz 15 kA 50 % x Icu atitinka IEC 60947-2 – 100...133 V AC 50/60 Hz 15 kA 50 % x Icu atitinka EN 60947-2 – 100...133 V AC 50/60 Hz 20 kA 100 % x Icu atitinka EN 60947-2 – 12...60 V DC 20 kA 100 % x Icu atitinka IEC 60947-2 – 12...60 V DC 21 kA 50 % x Icu atitinka EN 60947-2 - 12...60 V AC 50/60 Hz 7,5 kA 50 % x Icu atitinka EN 60947-2 - 220...240 V AC 50/60 Hz 21 kA 50 % x Icu atitinka IEC 60947-2 - 12...60 V AC 50/60 Hz 7,5 kA 50 % x Icu atitinka IEC 60947-2 - 220...240 V AC 50/60 Hz Apribojimų klasė 3 atitinka EN 60898-1 3 atitinka IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V AC 50/60 Hz atitinka IEC 60947-2 500 V AC 50/60 Hz atitinka EN 60947-2 [Uimp] vardinė impulsinė įtampa 6 kV atitinka EN 60947-2 6 kV atitinka IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Perjungiklis Vietinis signalizavimas Išjungimo indikatorius Montavimo būdas DIN bėgelis 9 mm pločio 2 Aukštis 91 mm Plotis 18 mm Gylis 78,5 mm Gaminio svoris 0,125 kg Spalva Balta Mechaninis patvarumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje standus laidas(-ai) 1...25 mm² maks. Dvigubas gnybtas, viršuje arba apačioje lankstus laidas(-ai) 1...16 mm² maks. Nuėmimo ilgis 14 mm viršuje arba apačioje Priveržimo sukimo momentas 2 Nm viršuje arba apačioje Apsauga nuo įžeminimo Be Apie gaminį IP apsaugos laipsnis IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampio kategorija IV Tropikalumas 2 Santykinė drėgmė 95 % (55 °C) Aplinkos temperatūra darbui -35...70 °C Aplinkos temperatūra sandėliavimui -40...85 °C Pasiūlymas Tvarumo pasiūlymas Aukštos kokybės produktas RoHS (datos kodas RRTT) Atitinka – nuo 1216 – „Schneider Electric“ atitikties deklaracija „Schneider Electric“ atitikties deklaracija REACh Nuorodos sudėtyje nėra SVHC, viršijančių ribinę vertę Produkto ekologinis profilis Yra Produkto naudojimo pabaigos instrukcijos Nėra specialių šalinimo reikalavimų
