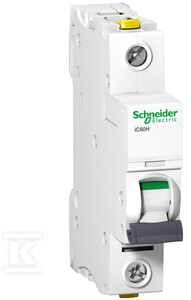

„Schneider Electric“ grandinės pertraukiklis 1P C 1A 10 kA AC iC60H-C1 (A9F07101)

Automatinis jungiklis 1P C 1A 10kA AC iC60H-C1 (A9F07101) Aprašymas Įrenginio paskirtis Skirstymas Gaminių gama Acti 9 Gaminio pavadinimas Acti 9 iC60 Gaminio tipas arba komponentas Miniatiūrinis automatinis jungiklis Sutrumpintas įrenginio pavadinimas IC60H Polių skaičius 1P Apsaugotų polių skaičius 1 [In] vardinė srovė 1 A Tinklo tipas Nuolatinė srovė (DC) Kintamoji srovė (AC) Atpalaidavimo technologija Termomagnetinis Išjungimo kreivės kodas C Išjungimo geba 70 kA Icu pagal IEC 60947-2 - 100...133 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 100...133 V kintamoji srovė (AC) 50/60 Hz 15 kA Icu pagal EN 60947-2 - 72 V DC 15 kA Icu pagal IEC 60947-2 - 72 V nuolatinė srovė (DC) 20 kA Icu pagal EN 60947-2 - 12...60 V nuolatinė srovė (DC) 20 kA Icu pagal IEC 60947-2 - 12...60 V DC 70 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal EN 60898-1 - 230 V kintamoji srovė (AC) 50/60 Hz 10000 A Icn pagal IEC 60898-1 - 230 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 12...60 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 70 kA Icu pagal IEC 60947-2 - 12...60 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai IEC 60898-1 EN 60898-1 EN 60947-2 IEC 60947-2 Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo riba 8 x In +/- 20 % [Ics] vardinė ribinė išjungimo geba 15 kA 100 % x Icu pagal EN 60947-2 - 72 V DC 15 kA 100 % x Icu pagal IEC 60947-2 - 72 V DC 7500 A 75 % x Icu pagal EN 60898-1 - 230 V AC 50/60 Hz 7500 A 75 % x Icu pagal IEC 60898-1 - 230 V AC 50/60 Hz 20 kA 100 % x Icu pagal EN 60947-2 - 12...60 V DC 20 kA 100 % x Icu pagal IEC 60947-2 - 12...60 V DC 70 kA 100 % x Icu pagal IEC 60947-2 - 100...133 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 100...133 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 12...60 V AC 50/60 Hz 70 kA 100 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 12...60 V AC 50/60 Hz 70 kA 100 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz Ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė atlaikomoji impulsinė įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinė signalizacija Išjungimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 2 Aukštis 91 mm Plotis 18 mm Gylis 78.5 mm Gaminio masė 0,125 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Prijungimas - gnybtai Dvigubas gnybtas Apsauga nuo nuotėkio į žemę Be Gaminio apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampių kategorija IV Tropikalizacija 2 Santykinė drėgmė 95 % ( 55 °C ) Aplinkos temperatūra veikimo metu -35...70 °C Aplinkos temperatūra laikymo metu -40...85 °C Pasiūlymas Darnaus vystymosi pasiūlymo statusas Premium produktas RoHS (datos kodas RRTT) Atitinka - nuo 1216 - Schneider Electric atitikties deklaracija Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC, viršijančių slenkstinę vertę Gaminio ekologinis profilis Prieinamas Gaminio eksploatacijos pabaigos instrukcijos Specialių perdirbimo veiksmų nereikia
