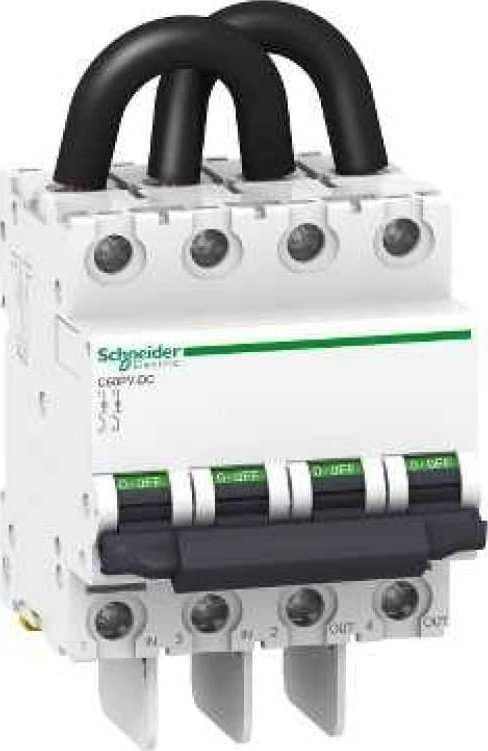

Schneider Electric Automatinis jungiklis DC Schneider 2P/16A

Schneider Electric, Automatinis jungiklis C60PV-DC-16 16A 2-polių, A9N61651 Pagrindinės savybės Produktų gama C60 Produkto tipas arba komponentas Automatinis jungiklis Sutrumpintas įrenginio pavadinimas C60PV-DC Polių aprašymas 2P Apsaugotų polių skaičius 2 Tinklo tipas Nuolatinė srovė (DC) Charakteristika B Naudojimo kategorija A kategorija pagal EN/IEC 60947-2 Izoliacijos funkcija Taip pagal EN/IEC 60947-2 Papildomos savybės [In] vardinė srovė 16 A Įtampos kritimas 648 mV 40,5 mOm 10,4 W 16 A [Ue] vardinė jungimo įtampa 800 V nuolatinė srovė (DC) Viršutinė magnetinio išjungimo riba 5.5 x In Išjungimo galia 3 kA Icu esant 650 V nuolatinei srovei (DC), 1,5 kA Icu esant 800 V nuolatinei srovei (DC) [Ics] vardinė eksploatacinė išjungimo srovė 1,5 kA 100 % - 800 V nuolatinė srovė (DC), 3 kA 100 % - 650 V nuolatinė srovė (DC) Vardinė izoliacijos įtampa [Ui] 1000 V nuolatinė srovė (DC) Vardinė atsparumo impulsinei įtampai vertė [Uimp] 6 kV Kontakto padėties indikacija Taip Valdymo tipas Svirtis Montavimo būdas Stacionarus Montavimo pagrindas 35 mm simetrinis DIN bėgelis Plotis moduliais 9 mm 8 Aukštis 132,7 mm Plotis 72 mm Gylis 77,4 mm Produkto masė 0,545 kg Spalva Balta Mechaninis patvarumas 20000 ciklų Elektrinis patvarumas 1500 ciklų L/R = 2 ms Blokavimo parinkčių aprašymas Blokavimas spyna IŠJUNGTA padėtyje Jungtys - gnybtai Tunelinis gnybtas (apatinė pusė) 1…25 mm² standus, Tunelinis gnybtas (apatinė pusė) 1…16 mm² lankstus, Laidas (viršuje) Nuimtos izoliacijos ilgis 14 mm Priveržimo momentas 2,5 N.m Atitikties kodas C60PV-DC Informacija apie produktą Standartai EN/IEC 60947-2 Užterštumo laipsnis 2 Santykinė drėgmė 95 % esant 55 °C Aplinkos temperatūra įrenginio darbui -25…70 °C Aplinkos temperatūra saugojimui -40…85 °C Schneider Electric iC60N automatiniai jungikliai su dvigubais gnybtais atitinka tiek statybos, tiek pramonės standartus. Dėl to jie naudojami gyvenamuosiuose ir visuomeninės paskirties pastatuose. Neabejotinas jų privalumas yra VisiTrip sistema – tai du priekyje esantys išjungimo indikatoriai – raudona spalva signalizuojantis išjungimą dėl trikdžio, kontaktų pasikeitimo indikatorius – matoma juosta garantuoja fizinį kontaktų atidarymą ir leidžia atlikti darbus ištekančioje grandinėje visiškai saugiai. Automatinių jungiklių įranga su dvigubais fiksatoriais leidžia juos nuimti nuo šynos be įrankių. Labai didelis šios serijos privalumas – platus įrenginių asortimentas. iC60N/H automatiniai jungikliai yra prieinami 1P, 2P, 3P, 4P versijomis su B, C, D charakteristikomis iki 63A. Izoliuoti gnybtai IP20 Didelis laukas grandinės žymekliui Dvigubas fiksatorius leidžia nuimti aparatą nuo priekinės pusės be įrankių ir nenuimant šynos Kontaktų būsenos indikatorius - Izoliacinis atjungimas pagal IEC/EN 60947-2 standarto reikalavimus. Matoma žalia juosta garantuoja fizinį kontaktų atidarymą ir leidžia atlikti darbus ištekančioje grandinėje visiškai saugiai Išjungimo indikatoriaus langelis - Išjungimas dėl trikdžio signalizuojamas raudonu indikatoriumi priekinėje pusėje Dvigubi gnybtai prijungimui iš viršaus arba apačios laidu arba šyna VisiSafe VisiSafe™ užtikrina, kad ištekanti grandinė visada yra apsaugota, nepriklausomai nuo viršįtampių sąlygų, nusidėvėjimo laipsnio ir operatoriaus patirties, net ir pačiomis sudėtingiausiomis sąlygomis. Indikatorius signalizuoja saugią kontaktų būseną. Ypatingos apsauginės savybės Aukščiausia atsparumo impulsinei įtampai vertė Uimp = 6 kV Ilgesnio įrangos veikimo garantija nepaisant viršįtampių sąlygų Aukščiausias atsparumas užterštumui tarp modulinių įrenginių 3 užterštumo lygis Tikrai universalus produktas, tinkantis bet kokiomis sąlygomis Vardinė izoliacijos įtampa 500 V Visiškas saugumas asmeniui, valdančiam pavaros svirtį. VisiTrip Sumažina prastovų laiką ir sutrumpina remonto laiką. Galimybė vienu žvilgsniu identifikuoti gedimus ir lengvai nustatyti tinklo būseną. VisiTrip signalizuoja tik neteisingą išėjimą, leidžiantį greitai diagnozuoti, išspręsti ir vėl įjungti imtuvus, kad būtų lengviau valdyti pastatą ir sumažinti prastovas. Modulinė aparatūra Acti 9 Schneider Electric nustato aukščiausius elektros instaliacijų saugos bei signalizavimo ir valdymo galimybių standartus naudojant ryšio sistemas. Modulinė aparatūra Acti 9 užtikrina saugą instaliacijos priežiūros metu visą jos eksploatacijos laikotarpį. Acti 9 modulinės aparatūros sistemos suprojektuotos taip, kad sumažintų prastovų laiką ir apsaugotų nuo netyčinių išjungimų. Acti 9 modulinė aparatūra supaprastina galutinį energijos paskirstymą pastatuose ir pramonės įmonėse. Atsiradus naujiems instaliacijos standartams ar pasikeitus pastatų reikalavimams, Acti 9 modulinę aparatūrą galima lengvai praplėsti. Tai lanksti ir atvira sistema, kurios išsamūs ir integruoti elementai gali komunikuoti su bet kuria pastato valdymo sistema. Acti 9 aparatūros įrenginiai garantuoja visišką saugą eksploatacijos metu dėl VisiSafe.
