Relpol (861258)

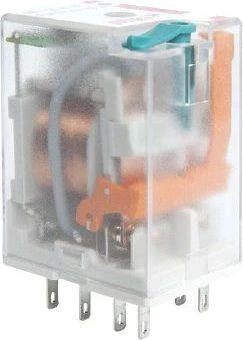

Transmisija R2N-2012-23-1220-VTLD (861258)

techniniai duomenys:
kontaktinė medžiaga: AgNI
kontaktų skaičius ir tipas: 2P (kanalas)
IP bylos apsauga: 40
sujungimo būdas: kištukinių lizdų
vardinė ritinių įtampa: 220 V nuolatinės srovės
varža: 54000 Ω (20 ° C temperatūroje)
leidžiamas atsparumas: ± 10%
darbinės įtampos intervalas: 176 V nuolatinės srovės / 242 V nuolatinės srovės mažiausias / didžiausias (20 / 70 ° C)
Kintamosios srovės kontaktinė įtampa: 250 V
didžiausia kintamosios srovės kontaktinė įtampa: 440 V
mažiausia kontaktinė įtampa: 10 V
vardinė AC1 apkrovos srovė (galia) 12 A / 250 V AC
vardinė DC1: 12 A / 24 V nuolatinės apkrovos srovė (galia)
mažiausia kontaktinė srovė: 5 mA
maksimali perjungimo srovė: 24 A
kontaktinė srovės galia: 12 A
didžiausias AC1: 3000 VA
Minimali sujungimo galia: 0.3 W
didžiausias dažnis AC1: 1200 ciklų per valandą
didžiausias nekeliamasis dažnis: 12000 ciklų per valandą
vardinė nuolatinės srovės ritės vartojamoji galia: 0, 9 W
vardinė izoliacinė įtampa: 250 V AC
vardinė smūgio įtampa: 4000 V 1.2 / 50 μs
viršįtampio kategorija: III
izoliacinės taršos laipsnis: 3
veikimo laikas: 13 milisekundžių
Grįžimo laikas: 3 milisekundės
AC1: > 105 12 A, 250 V AC
Mechaninis patvarumas (ciklai): > 2 x 107
matmenys: 27,5 x 21.2 x 35,6 mm
aplinkos temperatūra (laikymo): nuo -40 iki + 85 ° C
aplinkos temperatūra (darbai): nuo -40 iki + 70 ° C
Aplinkos apsauga: RTI
Atsparumas vibracijai: 5 g 10 - 150 Hz
mechaninių charakteristikų indikatorius: taip
bandymo mygtukas: taip, priekyje su kontaktų blokavimo funkcija
bandymo mygtuko spalva: jūra
šviesos indikatorius: taip, LED
žibinto padėtis: relės viduje
viršįtampio slopinimo elementas (diodas): taip
