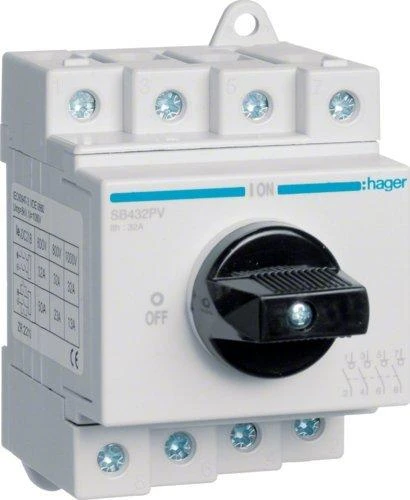

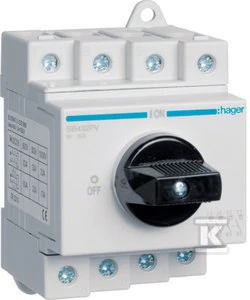

Hager modulinis jungiklio atjungiklis PV 4P 32A 1000V DC SB432PV

Modulinis izoliacinis jungiklis PV 4P 32A 1000V DC SB432PV – Saugus sprendimas fotovoltinėms sistemoms. Hager modulinis izoliacinis jungiklis PV 4P 32A 1000V DC SB432PV yra patikimas įrenginys, sukurtas fotovoltinėms sistemoms. Dėl keturių polių užtikrina ne tik didelį našumą, bet ir naudojimo saugumą, atlikdamas saugos jungiklio bei priežiūros ir remonto jungiklio funkciją. Pagrindinės Hager izoliacinio jungiklio funkcijos Paskirtis Fotovoltinės sistemos Tipas Izoliacinis jungiklis 4P Vardinė srovė 32 A Darbinė įtampa 1000 V DC Mechaninis atsparumas 10 000 ciklų Jungiklio matmenys ir montavimo parametrai Jungiklis pasižymi kompaktiškais matmenimis, todėl jį lengva montuoti. Gylis yra 72 mm, o aukštis – 85 mm. Gaminys nėra pritaikytas montuoti centre iš priekio, tačiau puikiai tinka montuoti skirstytuve bei tarpiniam montavimui. Elektrinės charakteristikos ir energinis efektyvumas Hager SB432PV izoliacinis jungiklis veikia nuolatine srove (DC), kurios vardinė darbinė įtampa yra 1000 V. Vardinė izoliacijos įtampa taip pat yra 1000 V, o maksimali impulsinė įtampa, kurią jis gali atlaikyti, yra 8000 V. Bendrieji galios nuostoliai esant vardinei srovei yra 6,9 W, o galios nuostoliai vienam poliui esant vardinei srovei – 1,7 W. Saugos standartai ir naudojimo sąlygos Jungiklis turi IP20 apsaugos laipsnį, o tai reiškia, kad jis apsaugotas nuo prisilietimo prie pavojingų dalių. Jis gali veikti plačiame temperatūrų diapazone nuo -40 iki 65 °C, o jo laikymo ir transportavimo temperatūra yra nuo -50 iki 90 °C, todėl tai universalus sprendimas įvairiomis naudojimo sąlygomis. Modulinio izoliacinio jungiklio PV 4P 32A 1000V DC SB432PV techninė specifikacija Prekės ženklas Hager Tipas Variklio jungiklis Vardinė srovė 32 A Darbinė įtampa 1000 V Apsaugos laipsnis IP IP20 Modulių skaičius 4 Polių skaičius 4 Standartas IEC 60947-3, VDE 0660 Darbinė temperatūra -40…65 °C Laikymo/transportavimo temperatūra -50…90 °C Gaminio gylis 72 mm Gaminio aukštis 85 mm Priveržimo momentas 1,8 Nm Lankstaus laido skerspjūvis (laidas) gnybte 4 / 10 mm² Standaus laido skerspjūvis (viela) gnybte 4 / 16 mm² Prijungimo tipas Su varžtu NO kontaktų skaičius 4 Mechaninis atsparumas (ciklų skaičius) 10000 Bendrieji galios nuostoliai esant vardinei srovei 6,9 W Galios nuostoliai vienam poliui esant vardinei srovei 1,7 W Taršos laipsnis pagal IEC 60664 / IEC 60947-2 3
