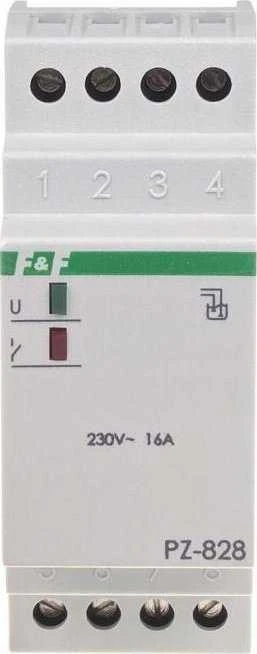

F&F Skysčio lygio valdymo relė 16A 1-100kOhm 230V AC PZ-828B

Nauja versija be PZ zondo. Universalus. Su automatiniu jutikliu. Skysčio lygio relės naudojamos skysčių, turinčių elektrinį laidumą, lygiui aptikti tam tikrame lygyje. Skysčio lygio relės veikimo principas: Sausoje būsenoje relės kontaktas yra 7-4 padėtyje. Kai jutiklis aptinka skystį, elektrodai užsidaro, o relės kontaktas persijungia į 7-8 padėtį. Kai skysčio lygis nukrenta (elektrodai atsidaro), relės kontaktas grįžta į 7-4 padėtį. Kaip sumontuoti jutiklį? Jutiklį galima montuoti ant lygaus, horizontalaus paviršiaus, pavyzdžiui, ant grindų patalpose su vandens vamzdžiais arba skalbykloje. Tai leidžia greitai aptikti nuotėkį (skysčio užliejimą) ir atjungti elektros grandines arba įjungti garsinį arba vaizdinį signalą. Jutiklio kabelį galima prailginti iki 100 m. Prie 5-6 įėjimų nuosekliai arba lygiagrečiai galima prijungti iki 10 jutiklių: nuosekliai – priklausomoje daugiataškėje skysčio lygio valdymo sistemoje visi prijungti jutikliai turi būti sujungti trumpai vienu metu, kad relė veiktų lygiagrečiai – alternatyvioje daugiataškėje skysčio lygio valdymo sistemoje turi būti sujungtas trumpai bent vienas prijungtas jutiklis. Nuoseklusis jungimas padidina jutiklių jautrumą (padidina laidumą). Pastaba: 5-6 gnybtai nepriklauso nuo maitinimo šaltinio.
