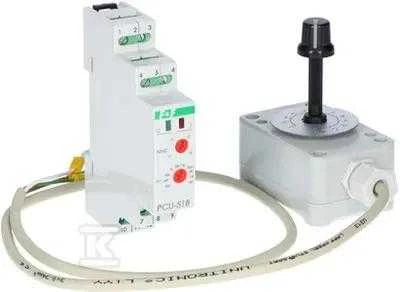

F&F PCU-518 DUO PRZ.CZAS.PCU-518

Laiko siųstuvas su išorinio potenciometro laiko nustatymais - PCU-518 DUO PurposeTime relės naudojamos laiko kontrolei pramonės ir namų automatikos sistemose (pvz., ventiliacijos, šildymo, apšvietimo, signalizavimo ir kt.). Operacijos funkcijos: * LATE OFF (A) Tol, kol relė yra prijungta, kontaktas lieka padėtyje 11- 10. Sumontavus maitinimo įtampą, kontaktas perjungiamas į 11-12, o nustatytas veikimo laikas matuojamas t. Išmatavus laiką t, kontaktas grįžta į padėtį 11- 10. Relės režimas gali būti naudojamas iš naujo, kai maitinimo įtampa yra atjungtas ir iš naujo prijungtas. * LATE PRIEDAS (B) Prieš ir po maitinimo įtampos, kontaktas lieka padėtyje 11- 10 ir nustatytas veikimo laikas yra matuojamas t. Trūkstant laiko t, kontaktas perjungiamas į 11- 12. Relės režimas gali būti naudojamas iš naujo, kai maitinimo įtampa yra atjungtas ir iš naujo prijungtas. * LATE EXECUTION - KAPITONAS (C) Vėlavimo išjungimo režimas atliekamas cikliškai vienodais laiko ir pertraukų intervalais. * LATE PRIEDAS - PRIVALOMA (D) Pavėluoto ryšio veikimo būdas atliekamas cikliškai tuo pačiu darbo laiko ir pertraukų intervalais. Dėmesio! @ info: whatsthis * Darbai su naujai nustatytu laiko diapazonu įvyksta po to, kai išjungiama ir perjungiama galia. * Gavus galią nustatytame laiko intervale, galima sklandžiai koreguoti laiko nustatymo vertes. Laiko ribos 0,1s: 0,1 ÷ 1,2 sek. 1s: 1 ÷ 12 sek. 10s: 10 ÷ 120 sek. 1m: 1 ÷ 12 min. 10m: 10 ÷ 120 min. 2h: 2 ÷ 24 valandos 1d: 1 ÷ 12 dienų (24 - 288 valandos) 2d: 2 ÷ 24 dienos (48 ÷ 576 valandos) ON - kai maitinimo šaltinis yra įjungtas sukelia nuolatinį ryšį kontakto 11-12 OFF - kai maitinimo šaltinis yra įjungtas sukelia nuolatinį ryšį 11-10. techniniai duomenys PCU- 518 DUO maitinimo šaltinis 230V AC / 24V AC / DC apkrovos srovė < 8A kontaktai atskirtos 1P laiko nustatymų intervalas 0, 1s- 1, 76 valandos vėlavimas < 50 ms galios signalas LED žalia kontaktinės būsenos nuoroda LED raudona suvartojamos energijos kiekis 0,8W veikimo temperatūra -25 ÷ 50 ° C ryšys sraigtiniai terminalai 2, 5 mm2 matmenys 1 modulis (18mm) įrengimas dėl geležinkelio TH-35 IŠORĖS POTENCIALAS Talpyklos matmenys 63 × 42 × 30 mm aukštis / kaiščio skersmuo 30mm / Ø6 tvirtinimo skylė Ø10
