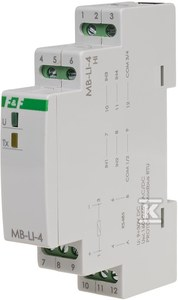

F&F MAX-MB-LI-4HI impulsų skaitiklis

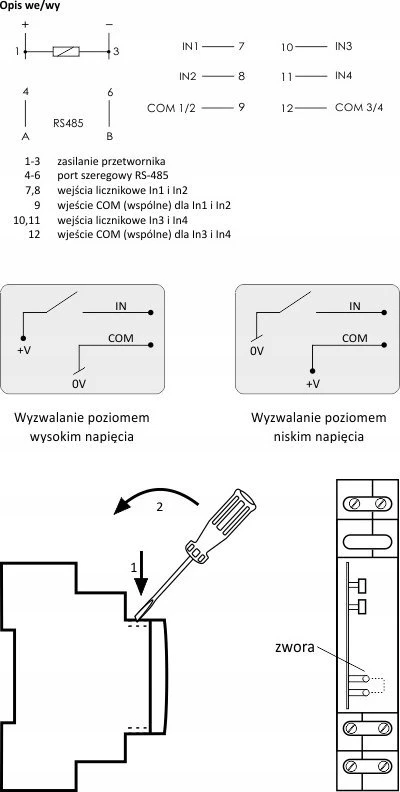

F&F MAX-MB-LI-4HI impulsų skaitiklis, keturių kanalų 160–265 V AC/DC įėjimai, „Modbus RTU RC-485“ išėjimas, montuojamas ant DIN bėgelio. Produkto aprašymas: 4 kanalų impulsų skaitiklis su MODBUS RTU išėjimu. Impulsų skaitiklis naudojamas išorinių įrenginių generuojamiems AC/DC signalams skaičiuoti, siekiant nustatyti atliktų darbo ciklų skaičių ir keistis duomenimis per RS-485 prievadą pagal MODBUS RTU protokolą. Savybės: 4 nepriklausomi skaitikliai, skaitiklio įėjimas, pritaikytas darbui su AC/DC signalais, koeficiento nustatymas (slankiojo kablelio reikšmė), mastelio keitimo reikšmė (impulsų skaičius × koeficientas), pasirenkama būsenos suveikimo parinktis 1: aukšta arba žema įtampos lygis. Įėjimo impulsų krašto pasirinkimas (kylantis arba krintantis), dažnio filtras, leidžiantis apriboti maksimalų skaičiuojamų impulsų dažnį (pašalinant trukdžius skaitiklio įėjime), skaitiklio būsenos atmintis po elektros energijos tiekimo nutraukimo ir skaitmeninio įėjimo funkcija. Veikimas: MB-LI-4 modulis yra 4 kanalų vienkryptis skaitiklis. Kiekvienas kanalas yra nepriklausomas ir skaičiuoja impulsus pagal individualius nustatymus. Rezultatai pateikiami kaip impulsų skaičius ir mastelio keitimo vertė diapazone nuo 0 iki ~4,29 milijardo. Skaitiklis turi programinės įrangos funkciją, leidžiančią atskirai nustatyti kiekvieno kanalo skaitiklio būseną. Pasiekus maksimalų impulsų skaičių (perpildymas), skaitiklis automatiškai nustatomas iš naujo ir skaičiuoja nuo 0. Modulis turi konfigūruojamas impulsų skaičiavimo parinktis su žemu (0V) arba aukštu (V+) signalu ir su kylančiu arba krintančiu kraštu. Be to, skaičiavimo įvestį galima naudoti kaip DI skaitmeninę įvestį su galimybe nuskaityti jos būseną. Suskaičiuotų impulsų verčių, mastelio keitimo verčių nuskaitymas ir visų skaičiavimo, ryšio ir duomenų mainų parametrų nustatymas atliekamas per RS-485 prievadą, naudojant MODBUS RTU ryšio protokolą. Maitinimo šaltinio aktyvavimą rodo žalias U šviesos diodas. Sėkmingą duomenų mainus tarp modulio ir kito įrenginio rodo geltonas Tx šviesos diodas. ĮSPĖJIMAS! Įvesties suaktyvinimui reikalinga išorinė valdymo įtampa. Šiuo tikslu naudojant modulio maitinimo įtampą, bus prarasta galvaninė izoliacija tarp valdymo įėjimų ir maitinimo šaltinio bei ryšio. Techniniai duomenys: Scheminė diagrama:
