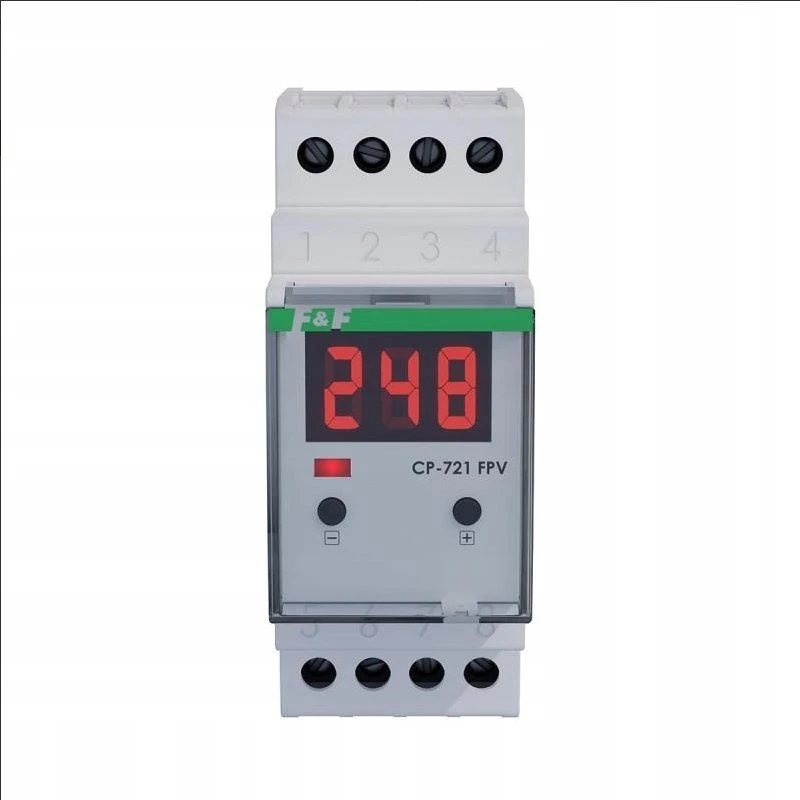

F&F ĮTAMPOS RELĖ PV MONTAVIMAS CP-721FP

Keisti produkto aprašymą: Įtampos relė fotovoltinėms sistemoms. Paskirtis: CP-721-FPV vienfazės įtampos relė skirta naudoti fotovoltinėse sistemose. Kai aptinkama iš anksto nustatyta įtampa, suveikia išėjimo relė, kurią galima naudoti papildomai apkrovai (pvz., katilui) įjungti, taip padidinant namo savarankiškumą papildoma energija ir sumažinant fotovoltinio keitiklio išsijungimo riziką dėl per didelės tinklo įtampos. CP-721-FPV vienfazės įtampos relės savybės: Išėjimo grandinė aktyvuojama viršijus įtampą ir išjungiama, kai ji sumažėja. Tikslus įjungimo įtampos nustatymas. Programuojamas relės įjungimo ir išjungimo delsimas. Programuojama relės išjungimo įtampos histerezė. Tiesioginis apkrovos valdymas iki 16 A. LED ekranas srovės įtampos stebėjimui. Keitimo operacija CP-721-FPV relė nuolat stebi tinklo įtampą, o išmatuota įtampa rodoma įrenginio priekyje. Jei įtampa viršija iš anksto nustatytą Uon lygį, įsijungia viršįtampio laikmatis. Relės aktyvavimą rodo geltonas šviesos diodas po ekranu. Relė išsijungia, kai tinklo įtampa nukrenta žemiau vertės (Uon – hys), kuri turi išlikti žemiau iš anksto nustatyto lygio parametre „tof“ nustatytą laiką. Relė turi šiluminę apsaugą, apsaugančią įrenginį nuo saugios vidinės temperatūros viršijimo. Įrenginys grįžta į normalų veikimą, kai temperatūra korpuso viduje nukrenta iki saugaus lygio arba praėjus 10 minučių nuo temperatūros kritimo (šią būseną rodo pakaitomis rodomas klaidos pranešimas ir likęs laikas iki aliarmo išjungimo). Tipas vienfazis Maitinimo įtampa 150÷300 V AC Kontakto aktyvavimo įtampa 245÷265 V/žingsnis 1 V Kontakto išjungimo histerezė 1÷10 V/žingsnis 0,5 V Kontakto aktyvavimo uždelsimas 0÷999 s/žingsnis 1 s Kontakto išjungimo uždelsimas 0÷999 s/žingsnis 1 s Pavaros relė Maksimali apkrovos srovė 16 A Kontaktų konfigūracija 1 × NE Kontaktų atskyrimas TAIP Kontakto būsenos indikacija raudonas LED Ekranas 3 × segmentų LED 5 × 9 mm Matavimo tikslumas ±1 V Jungtis Sraigtiniai gnybtai 2,5 mm² (daugiagrūdžiai) Sraigtiniai gnybtai 4,0 mm² (laidas) Priveržimo sukimo momentas 0,5 Nm Energijos suvartojimas 0,8 W Darbinė temperatūra -25 ÷ 50 °C Matmenys 2 moduliai (35 mm) Montavimas ant 35 mm bėgelio Apsaugos klasė IP20
