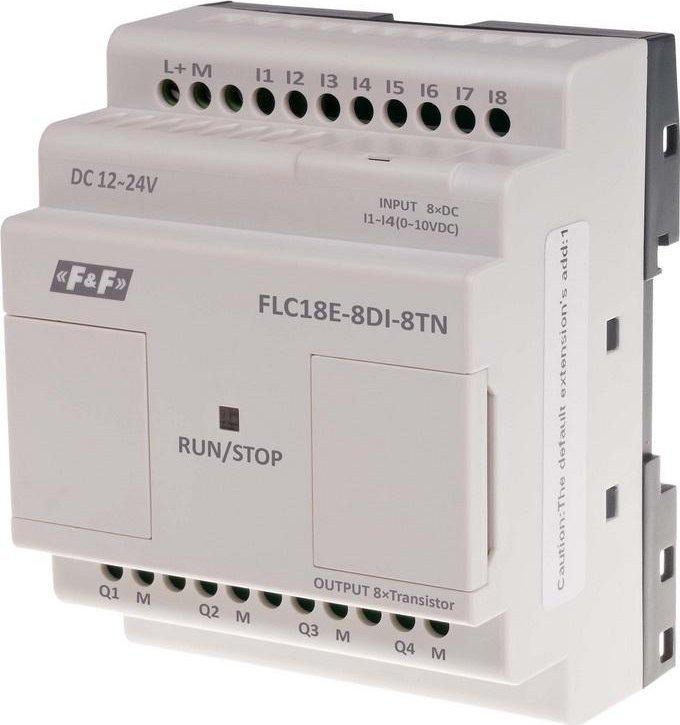

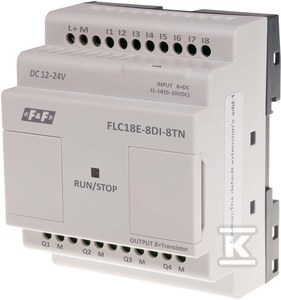

F&F FLC18E-8DI-8TN išplėtimo modulis

Įvesties/išvesties išplėtimo modulis - FLC18E-8DI-8TN EAN: 5908312599456 Gamintojas: F&F Analoginis-skaitmeninis įėjimo/išėjimo išplėtimo modulis. 12÷24V DC, 4xAI/DI+4xDI, 8x tranzistorius (PNP 0.3A) Paskirtis: FLC yra universalus, programuojamas loginis valdiklis, galintis valdyti namų ir pramoninių elektros instaliacijų elementus (pvz., apšvietimo valdymą, roletų valdymą, sodo laistymą, paprastų mašinų valdymą). Dėl integruoto vartotojo skydelio nereikia jungtis prie brangių išorinių skydų, o vartotojas gali peržiūrėti ir konfigūruoti valdymo sistemos parametrus. Valdiklis turi pažangias ryšio sąsajas ir leidžia lengvai prisijungti prie profesionalių vizualizavimo stočių (naudojant Modbus protokolą). Programinės įrangos įrankiai Programa leidžia parašyti programą, išbandyti ją naudojant simuliatorių (neprisijungiant prie valdiklio), įkelti ją į valdiklį ir atlikti aparatinės įrangos bandymus (realaus įrenginio veikimo peržiūra su galimybe įrašyti analoginius ir skaitmeninius duomenis). Techniniai duomenys Maitinimo šaltinis 12÷24 V DC Atsparumas momentiniam įtampos kritimui 5 ms Įjungimo srovė 250 mA Galia 3,5÷4 W Įėjimai Laisvų įėjimų skaičius 8 (I1÷I8) Skaitmeninių įėjimų skaičius 8 (I1÷IC) Analoginių įėjimų skaičius 4 (I1÷I4) (0÷10 V DC) Įėjimo įtampos diapazonas 0÷28,8 V DC Įėjimo tipas Varžinė izoliacija tarp įėjimo ir maitinimo šaltinio Varžos izoliacija tarp įėjimų nėra Matavimo diapazonas 0÷10 V DC Maksimali įėjimo įtampa 28,8 V DC Įėjimo varža 34÷72kΩ Skiriamoji geba 9 Bitų tikslumas esant 25°C 30 mV Tikslumas esant 55°C 60 mV Išėjimų skaičius 8 (Q1÷Q8) Išėjimo tipas PNP tranzistorius Nuolatinė srovė, varžinė apkrova 300 mA Nuolatinė srovė, indukcinė apkrova 30 V DC Darbinė įtampa (AC) 650 mA Darbinė įtampa (DC) 2 V Leistina apkrovos galia 10 Hz Elektrinė Patvarumas, varžinė apkrova 105 ciklai Mechaninis patvarumas 107 ciklai Perjungimo greitis (mechaninis) 0,5 Hz Trumpojo jungimo ir viršįtampio apsauga nėra Funkcinių blokų skaičius 1024 Įvykių skaitiklių skaičius (1÷ 99999999) 512 Laikmačių skaičius (10 ms ÷ 99h 59m) 512 Skaitmeninių žymeklių skaičius 256 Analoginių registrų skaičius 256 PI reguliatorių skaičius 30 Matematinių blokų skaičius 1024 HMI ekranų skaičius 128 RTC tikslumas ±2 s/dieną RTC atsarginė kopija 20 dienų Programos patvarumas 10 metų Apsauga nuo duomenų praradimo TAIP Ciklo laikas 0,6÷8 ms Vienos programos apdorojimo laikas 100 ms Išplėtimo moduliai 16 Laisvų įėjimų skaičius (4Hz) 8 Greitųjų įėjimų skaičius (60 kHz) 4 Operatoriaus skydelis TAIP RS232 TAIP Ryšio protokolas Modbus RTU/ASCII HMI skydelis TAIP Programos apsauga PIN kodas, 4 skaitmenys Darbinė temperatūra -20÷55°C Svoris 300 g apsaugos klasė IP20, suderinamumas su CPU moduliais FLC18-12DI-6R
