F&F Fazių praradimo jutiklis su reguliuojamu asimetrijos slenksčiu, atskirtais kontaktais 2Z/2R CZF-334-True RMS

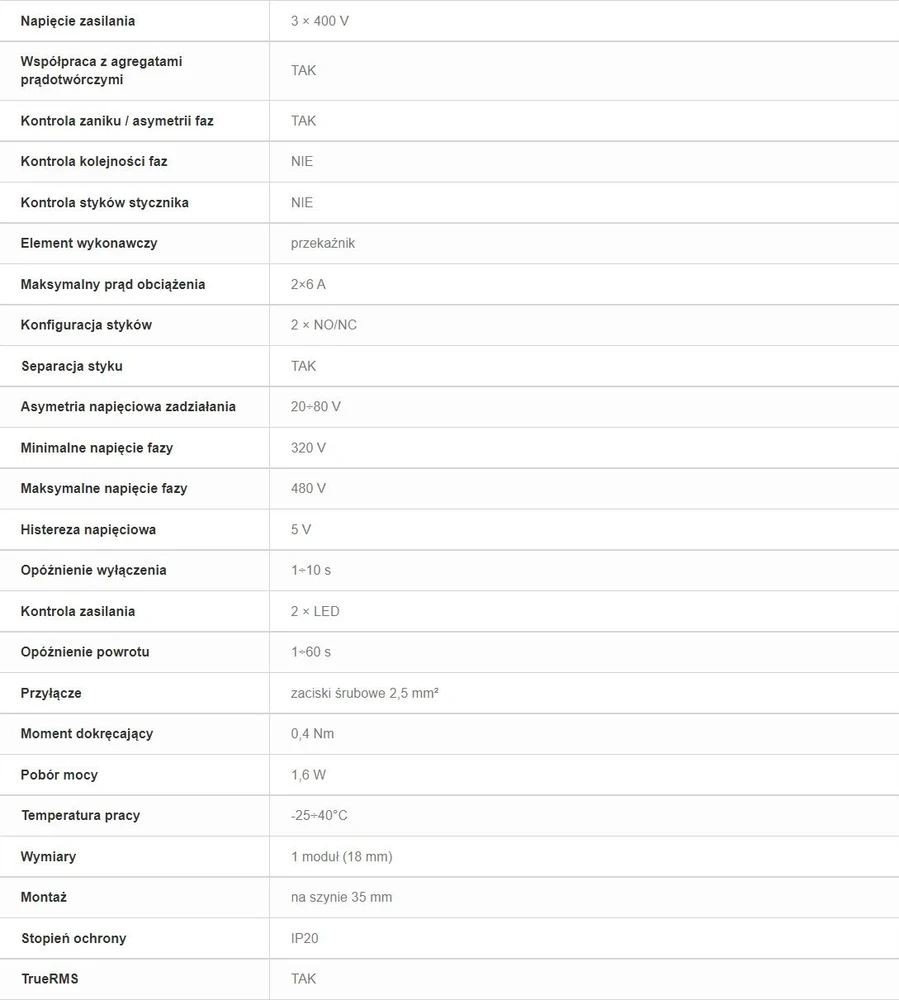

Przekaźnik zaniku fazy F&F CZF-334-TRMS 2x6A 2NO/NC bez przewodu N opóźnienie 1-10s asymetria 20-80V True RMS na szynę DINOpis produktu Czujnik zaniku fazy CZF-334 True RMS. Bez przewodu neutralnego. Czujnik zaniku fazy CZF-334 True RMS przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej. Czujnik zaniku fazy CZF-334 TrueRMS zabezpiecza silnik elektryczny zasilanego z sieci trójfazowej w przypadkach, gdy wystąpi: zanik napięcia w co najmniej jednej fazie; spadek napięcia w co najmniej jednej fazie poniżej 320 V; wzrost napięcia w co najmniej jednej fazie powyżej 480 V; asymetria napięć między fazami powyżej ustawionej wartości. Działanie Prawidłowe napięcie zasilania jest sygnalizowane przez świecenie diody LED na zielono. Spadek napięcia poniżej 320 V lub wzrost powyżej 480 V w co najmniej jednej fazie, lub asymetria napięciowa powyżej ustawionej wartości jest sygnalizowane brakiem świecenia diody zielonej. Obie powyższe anomalie (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia i w rezultacie odłączenie silnika. Odłączenie następuje z ustawionym opóźnieniem, aby uniknąć przypadkowego wyłączenia dla chwilowych zakłóceń w sieci. Automatyczne ponowne załączenie przekaźnika następuje, gdy parametry sieci powrócą do prawidłowych (histereza napięciowa wynosi 5 V). Ponowne załączenie również jest realizowane z ustawionym opóźnieniem. Świecenie diody czerwonej sygnalizuje załączenie przekaźnika. Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS), czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.Dane techniczne:Schemat:
