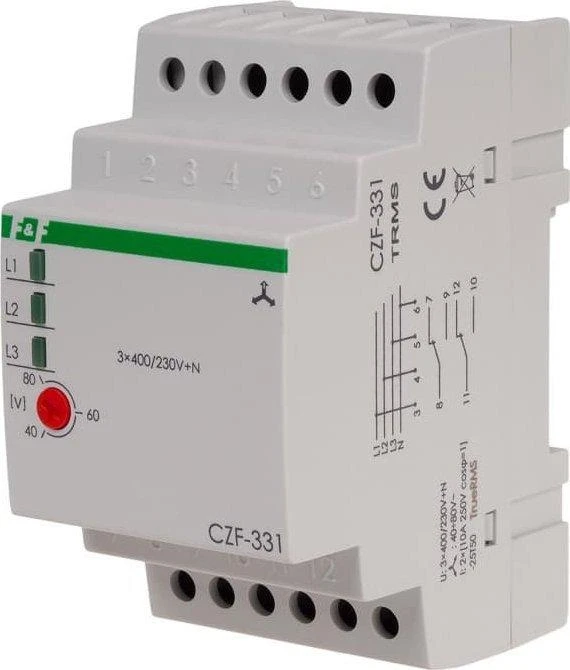

F&F Fazių praradimo jutiklis CZF-331-TRMS

F&F fazės praradimo relė CZF-331-TRMS 2x8A 2NO/NC, 4 s uždelsimas, 40–80 V tikrasis RMS disbalansas, skirtas DIN bėgeliui. Produkto aprašymas Su dviem nepriklausomais kontaktais. 2 x NO/NC. Tikrosios RMS įtampos matavimas (tikroji RMS). CZF-331 tikrosios RMS fazės praradimo jutiklis skirtas apsaugoti trijų fazių maitinamus elektros variklius, jei bent vienoje fazėje sumažėja įtampa arba tarp fazių atsiranda įtampos disbalansas, kuris gali sugadinti variklį. Veikimas Jei bent vienoje fazėje sumažėja įtampa arba įtampos disbalansas tarp fazių viršija iš anksto nustatytą ribą, variklis išsijungia. Išjungimas įvyksta po 4 sekundžių, kad būtų išvengta atsitiktinio variklio išjungimo dėl trumpalaikio įtampos kritimo. Pakartotinis prijungimas įvyks automatiškai, kai įtampa padidės 5 V virš išjungimo vertės (t. y. įtampos histerezės vertės). Tokiais atvejais relės kontaktas yra atidarytas, todėl variklis negali užsivesti. PASTABA! Dviejų nepriklausomų relės kontaktų naudojimas leidžia prijungti papildomą valdomą įrenginį ar sistemą, taip pat optinę arba garsinę signalizacijos sistemą, kuri informuoja, kada variklis išjungtas. Matuodamas tikrąją RMS įtampą, jutiklis užtikrina tinkamą veikimą net ir esant stipriai sutrikusiam elektros tiekimui. Techniniai duomenys: Scheminė diagrama:
