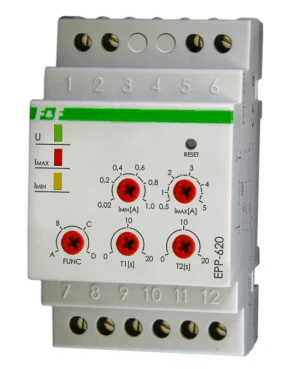

F&F Dabartinis siųstuvas 4- funkcija 2x2P 16A - EPP- 620

4funkcinis 4x2P 16A srovės siųstuvas - EPP- 620 PurposeThe dabartinis siųstuvas naudojamas srovės vertėms grandinėje, išmatuotoms su kontaktų perjungimo funkcija, valdyti, jei srovės vertės viršija nustatytąsias slenkstines vertes ir yra mažesnės. Operacijos Siųstuvas pritaikytas darbui su 5A antrine srovės transmisija. Pavarų dėžės pirminė grandinė yra įtraukta į išmatuotą srovės grandinę, ir antrinė grandinė - relės matavimo gnybtai. Siųstuvas veikia pagal vieną iš keturių veikimo funkcijų. Funkcijos pasirinkimas yra atliekamas nustatant FUNC potenciometro rodyklę ant pasirinktos funkcijos žymės [A, B, C arba D]. Maitinimo skaitikliai nustatyti esamas ribas - Apatinis Ivinas ir viršutinė Imax. @ info: whatsthis Kontaktas turi būti užvedamas T1 potenciometrais (R1 ir T2 kontaktams (R2 kontaktams)) nustačius delsą. Kontaktų uždarymą rodo atitinkamo LED Imax ir Imin apšvietimas. Kontaktas turi būti užvedamas T1 potenciometrais (R1 ir T2 kontaktams (R2 kontaktams)) nustačius delsą. techniniai duomenys galia 230V AC kontaktai 2 × atskirtas 1P apkrovos srovė R1 ir R2, 2 × [< 8A] matavimo įėjimo srovė 1-2 < 5A srovės perjungimas - reguliuojamas Imin 0,02 ÷ 1A Imax 0,5 ÷ 5A grįžtamoji histerezė 10% T1 ir T2 veikimo trukmė - reguliuojama 0 ÷ 20 Grįžimo laikas 0,5 s suvartojamos energijos kiekis 0,4W ryšys sraigtiniai terminalai 2, 5 mm2 veikimo temperatūra -25 ÷ 50 ° C matmenys 3 moduliai (52.5mm) įrengimas dėl geležinkelio TH-35
