F&F BIS-419 keturių funkcijų bistabili relė, skirta TH 35 mm bėgiui

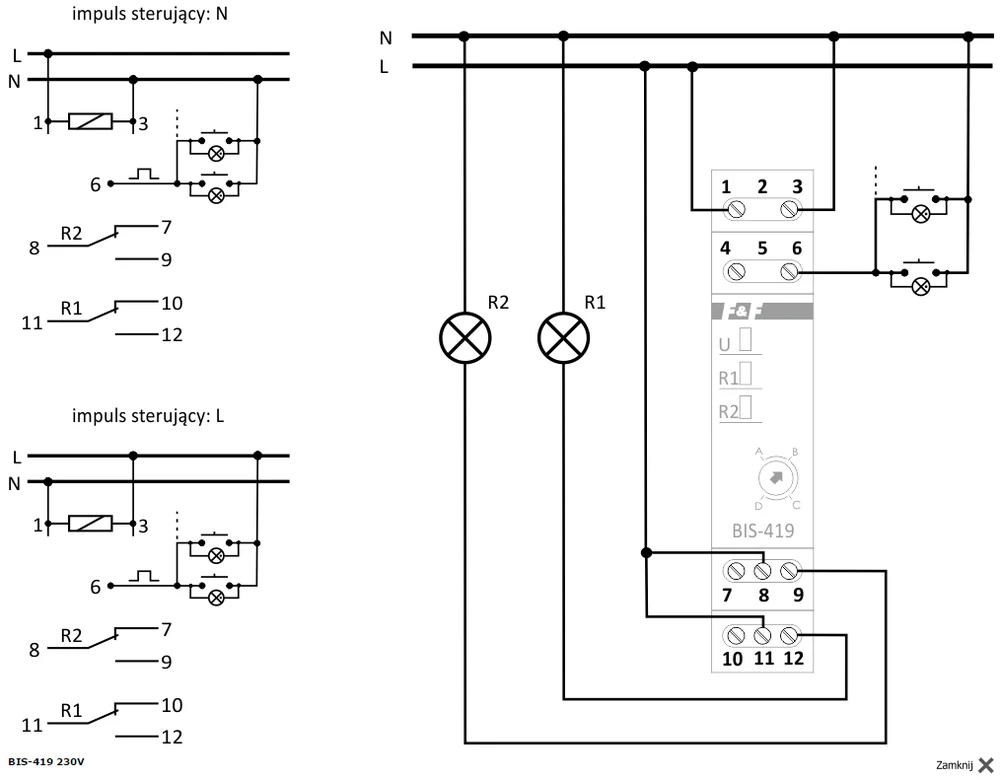

Keturių funkcijų bistabilė relė BIS-419, skirta 35 mm DIN bėgeliui. Paskirtis: Ši elektroninė bistabilė impulsinė relė leidžia įjungti arba išjungti apšvietimą ar kitus įrenginius iš kelių skirtingų taškų, naudojant lygiagrečiai sujungtus, momentinius (varpelio) valdymo jungiklius. BIS-419 relė turi dvi perjungimo sekcijas ir leidžia perjungti dvi apšvietimo grandines (atšakas) arba kitas apkrovas iš kelių skirtingų taškų pagal pasirinktą seką. Veikimas: Relės maitinimą rodo šviečiantis šviesos diodas. Sekos relė turi du atskirus išėjimus, R1 ir R2. Kontakto būsena (uždaryta/atvira) priverstinai perjungiama nuosekliai pagal iš anksto nustatytą programą. Kontaktai perjungiami į kitą būseną po kito impulso iš valdymo mygtuko. R1 ir R2 kontaktų aktyvavimą rodo atitinkamų raudonų R1 ir R2 šviesos diodų švietimas. Nutrūkus maitinimui, kontakto būsena atstatoma. Atkūrus maitinimą, relė pradeda veikti nuo sekos Nr. 0. PASTABA! BIS-419 230V ir BIS-419i 230V gali veikti su šviečiančiais mygtukais. Veikimo funkcijos Funkcija A Vėlesni mygtuko paspaudimai kartoja seką 0-3. Funkcija B Vėlesni mygtuko paspaudimai per mažiau nei 5 sekundes kartoja sekas 1-3. Dar vienas mygtuko paspaudimas po ilgesnio nei 5 sekundžių atjungia abu kontaktus (seka 0). Ilgas mygtuko paspaudimas bet kokia seka atjungia abu kontaktus (seka 0). Kai abi relės išsijungia, dar kartą paspaudus mygtuką atkuriama būsena prieš išjungimą (būsenos atmintis). Tai netaikoma relės maitinimo sutrikimo atveju. Funkcija C Vėlesni mygtuko paspaudimai kartoja seką 0-3. Funkcija D Vėlesni mygtuko paspaudimai per mažiau nei 5 sekundes kartoja sekas 1-3. Dar vienas mygtuko paspaudimas po ilgesnio nei 5 sekundžių atjungia abu kontaktus (seka 0). Ilgas mygtuko paspaudimas bet kokia seka atjungia abu kontaktus (seka 0). Išjungus abi reles, dar kartą paspaudus mygtuką atkuriama būsena prieš deaktyvavimą (būsenos atmintis). Tai netaikoma relės maitinimo sutrikimo atveju. Maitinimo šaltinio BIS-419 230V 100÷265V AC BIS-419 24V 9÷30V AC BIS-419i 230V 100÷265V AC BIS-419i 24V 9÷30V AC kontaktas BIS-419 230V 2× atskirti (1×NO/NC) BIS-419 24V 2× atskirti (1×NO/NC) BIS-419i 230V 2× atskirti (1×NO) BIS-419i 24V 2× atskirti (1×NO) apkrovos srovė (AC-1) 2×16A valdymo impulso srovė N
