Įrenginys skirtas naudoti tik išmanant MOD-BUSprogramavimą. Dviejų tarifų nustatymo rankiniu būdu pakeisti negalima.

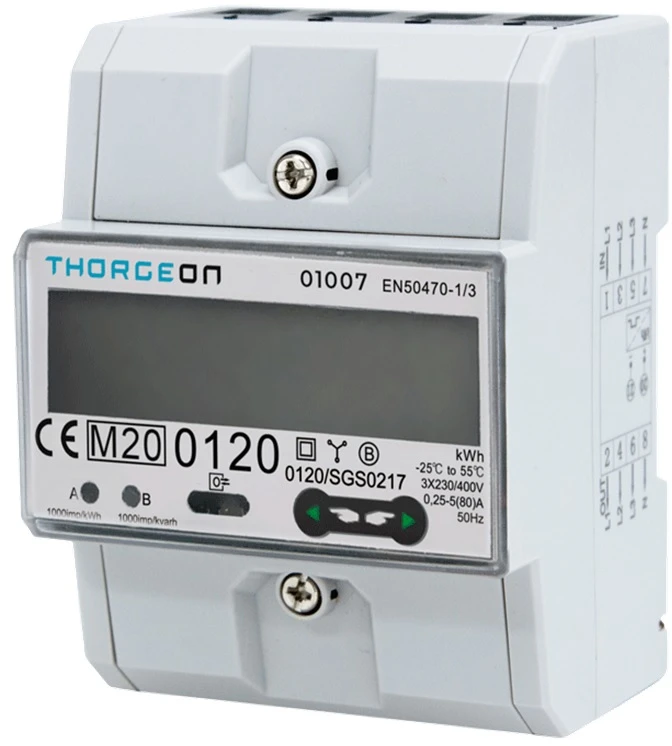

Elektros energijos matuoklis 3 fazių, 80A, sertifikuotas MID, 2-jų tarifų skirtas naudoti su MOD-BUS išmanių namų sistemos sąsaja.

Integruota RS485 sąsaja. Atitinka EN50470-1/3 standartą. Gali matuoti aktyvinę/reaktyvinę energijos dedamąją. Gali veikti M1 mechaninėje aplinkoje su nedideliais smūgiais ir vibracijomis, pagal 2014/32/EU direktyvą. Gali veikti E2 elektromagnetinėje aplinkoje, pagal 2014/32/EU direktyvą

Savybės

Matavimas

Gali matuoti aktyvinę/reaktyvinę energijos dedamąją, skaičiuoti aukštyn in žemyn, iki 4 tarifų.
Galima pasirinkti iš 3 matavimo metodų.
Maksimalios vertės apskaičiavimas.
Atostogų ir savaitgalio tarifų pasirinkimas

Sąsajos

Palaiko belaidę IR (artimo infraredo) ir RS485 sąsajas. IR atitinka EN62056 (IEC1107) protokolą. RS485 sąsaja naudoja MODBUS protokolą.
-DTS353F-1: tik IR sąsaja.
-DTS353F-2: IR sąsaja, RS485 MODBUS
-DTS353F-3: IR sąsaja, RS485 MODBUS, Multitariff

Ekranas

Parodo bendrą suvartotą energiją, pagal pasirinktą tarifą sunaudotą energiją, įėjimo įtampą, perdavimo srovę, bendrą, 3F galią, aktyvinę galią, galios koeficientą, dažnį, impulsinio išėjimo parametrus, sąsajos adresą ir kitus parametrus.

Impulsinis išėjimas

Galima nustatyti 1000/100/10/1, impulsinį išėjimą pagal sąsają.

Techniniai duomenys

Įtampa	3 x 230V/400V~
Dažnis	50Hz
Srovė	0,25-5(30)A, 0,25-5(32)A, 0,25-5(40)A, 0,25-5(45)A, 0,25-5(50)A, 0,25-5(80)A
Minimali srovė	0.004IB
Suvartojama galia	-
Tikslumo klasė	B
Standartai	EN50470-1/-3
Impulsų skaičius	1000IMP/KWH, 1000IMP/KVARH
Išėjimo impulso įtampa ir srovė	-
Impulso plotis	-
Ribinės vertės	-
Ekranas	LCD 6 + 2
Montavimas	ant DIN bėgelio
Apsauga nuo aplinkos poveikio	IP20
Temperatūros ribos	-20°~70°C
Aplinkos drėgmė	85% (be kondensacijos)
