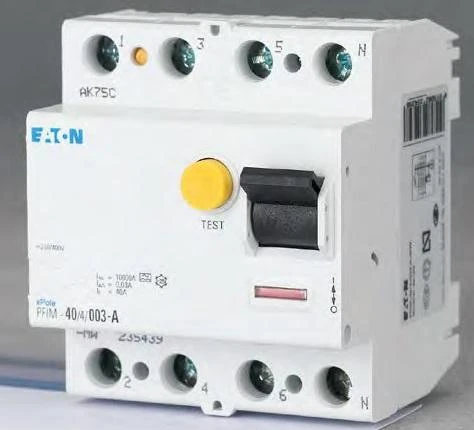

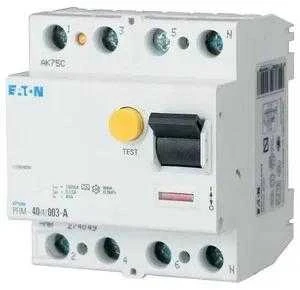

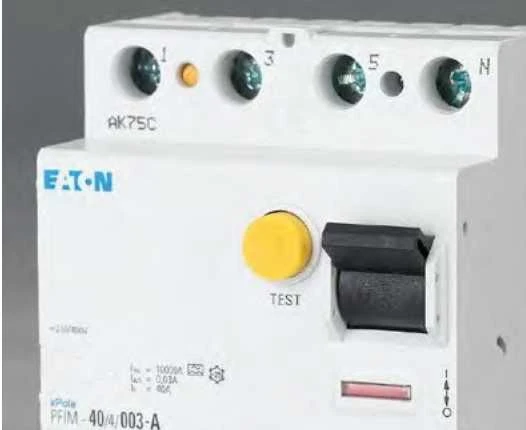

Eaton PFIM-100/4/03-A 4P 100A 0.3A A tipo diferencialinis automatinis jungiklis - 102871

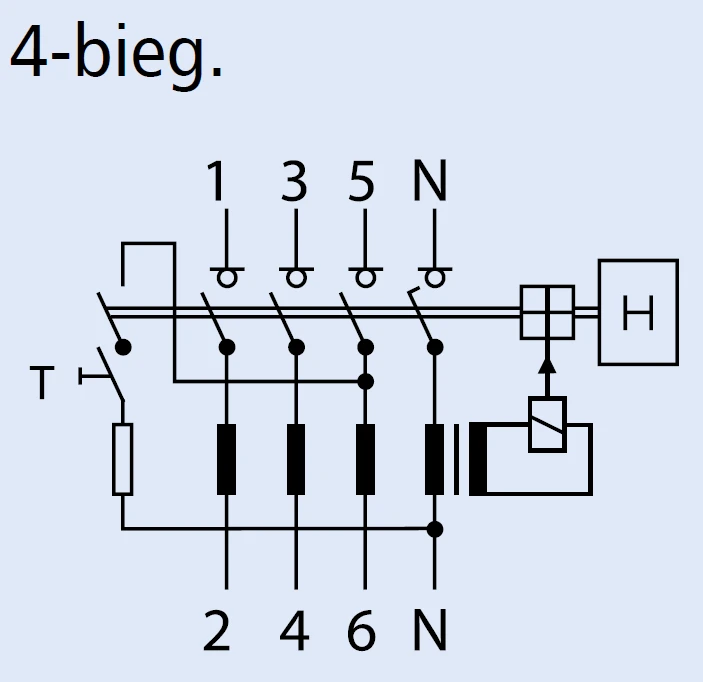

Diferencialinis jungiklis PFIM-100/4/03-A 4P 100A 0,3A tipas A - 102871 Gnybtai šyniniai / varžtiniai iš viršaus ir apačios. Su sumontuotomis šynomis laisvas priėjimas prie gnybtų. Pagalbiniai kontaktai Z-HK ir Z-NHK tvirtinami iš šono. Kontaktų padėties indikatorius raudonas / žalias. Galima naudoti su įprastais apšvietimo šviestuvais su elektroniniu uždegimu ir be jo, maks. 20 vienetų vienai fazei. Jungiklio padėtis – bet kokia. Maitinimo kryptis – bet kokia. Atjungimas nepriklauso nuo tinklo įtampos. 4-polių jungiklis gali būti naudojamas kaip 3-polių, reikia naudoti gnybtus 1-2, 3-4 ir 5-6 (+ šynos tiltelis). 4-polių jungiklis gali būti naudojamas kaip 2-polių, reikia naudoti gnybtus 5-6 ir N-N. Jungiklį reikia tikrinti kas mėnesį paspaudžiant „Test" mygtuką – jungiklis turi suveikti. Testo funkcija patikrina apsauginio jungiklio suveikimą pagal nuotėkio srovę, tačiau tai nepakeičia įžeminimo varžos RE ir laidų izoliacijos varžos matavimo. Techniniai duomenys: polių skaičius 4, vardinė įtampa 400V 50Hz, vardinė srovė 100A, jautrumas A, montavimas ant TS35 šynos, apsaugos laipsnis IP20.
