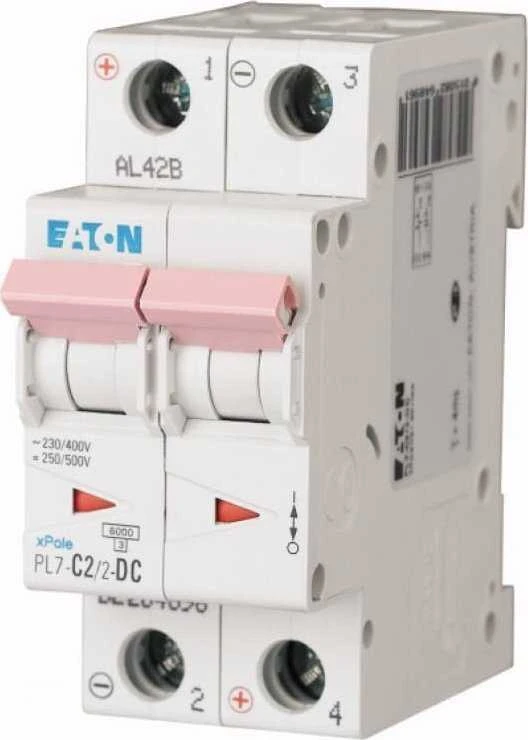

Eaton Grandinės pertraukiklis 2P C 2A 10kA DC PL7-C2/2-DC 264896

Wyłącznik prądu PL7 to urządzenie ochronne wyposażone w wyzwalacz termiczny i elektromagnetyczny. Wyzwalacz termiczny reaguje na przeciążenia, a wyzwalacz elektromagnetyczny zapewnia ochronę przed zwarciami. Wyłączniki PL7 dostępne są dla aplikacji DC w wersji 1- i 2-biegunowej, z prądami znamionowymi od 1 A do 50 A i zdolnością łączeniową do 10 kA. Mają również zdolność wytrzymywania napięć znamionowych do 250 V DC. Wyłącznik PL7-C2/2-DC, dostępny z charakterystyką wyzwalania C, ma wskaźnik w kolorze czerwonym i zielonym pokazujący stan urządzenia: zielony - styki są otwarte, czerwony - styki są zamknięte. EATON PL7-C2/2-DC Wyłącznik prądu 10kA DC C2A Stopień ochrony (IP): IP20 Prąd znamionowy [A]: 2 A Rodzaj napięcia: DC Głębokość wbudowania [mm]: 70.5 mm Liczba biegunów: 2 Możliwość dodatkowego wyposażenia: Tak Charakterystyka wyzwalania: C Klasa ograniczenia energii: 3 Kategoria przepięcia: 3 Stopień zanieczyszczenia: 2 Jednocześnie rozłączany biegun N: Nie Liczba biegunów (całkowita): 2 Do instalacji podtynkowych: Nie Przekrój przyłączanego przewodu jednodrutowego: 1 mm2 Przekrój przyłączanego przewodu wielożyłowego: 1 mm2 Szerokość wyrażona liczbą modułów: 2 Napięcie znamionowe izolacji Ui: 440 V Znamionowe wytrzymywane napięcie impulsowe Uimp: 4 kV Temperatura otoczenia w warunkach pracy: -25 °C Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V [kA]: 10 kA Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V [kA]: 10 kA Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V [kA]: 0 kA Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V [kA]: 0 kA Zakres częstotliwości [Hz]: 0 Hz Napięcie (V): 230V Napięcie (V): 220 V Napięcie znamionowe [V]: 230V Napięcie znamionowe [V]: 220 V Producent: EATON ELECTRIC Marka: EATON ELECTRIC Kod produktu: 1565689 EAN: 4015082648961 IEC 60947-2 zgodność z normami                            Charakterystyka wyzwalania C                      prądy znamionowe do 50 AGłówne cechy Wyłącznik prądu Premium do aplikacji DC Klasa ograniczania prądu (dawniej: klasa ograniczania energii) 3 Bezpiecznik rezerwowy o wysokiej selektywności, dzięki niskiej energii przewodzenia Wskaźnik położenia styków czerwony - zielony Prądy znamionowe do 50 A Charakterystyka wyzwalania C Znamionowa zdolność łączeniowa wynosi do 10 kA zgodnie z normą IEC/EN 60947-2 Napięcie znamionowe do 250 V DC na biegun Właściwości izolacyjne spełniają wymagania dotyczące koordynacji izolacji (= odległość pomiędzy stykami ≥ 4 mm). Możliwość oszynowania z obu stron szyną łączeniową Podwójne zaciski windowy/szynowe na górze i na dole Montaż na szynie DIN Informacje dotyczące bezpiecznego podłączania zacisków 3-pozycyjny zacisk do szyny DIN, umożliwia odłączenie od istniejącego systemu szyn zbiorczych Szeroka gama akcesoriów, w które można doposażyć system Odpowiedni wyłącznik prądu w każdych warunkach Przy wyborze właściwego typu wyłącznika dla danego zastosowania należy wziąć pod uwagę następujące trzy kryteria: 1) Klasa ograniczania prądu (= klasa ograniczania energii) Wyłączniki prądu dzielone są na klasy ograniczania prądu (ograniczania energii) 1, 2 i 3, które bazują na czasie wyłączenia w warunkach zwarcia. 2) Prąd znamionowy Prąd znamionowy wskazuje wartości prądu, które wyłącznik prądu jest w stanie wytrzymać w temperaturze otoczenia 30°C (w budownictwie mieszkaniowym i komercyjnym). 3) Charakterystyka wyzwalania Wyłączniki o charakterystyce wyzwalania B i C są najbardziej popularnymi typami, ponieważ są normą zarówno w zastosowaniach mieszkaniowych jak i komercyjnych.Nowa generacja urządzeń Wyłączniki prądu są obecnie jednymi z najbardziej popularnych zabezpieczeń prądowych. Tradycyjne bezpieczniki są coraz częściej zastępowane przez nowoczesne wyłączniki, które po zadziałaniu mogą być ponownie włączane. Firma Eaton oferuje najwyższej jakości wyłączniki prądu o różnych prądach znamionowych i charakterystykach wyzwalania, o szerokim polu zastosowań Podstawowym zadaniem wyłączników prądu jest ochrona przewodów w sieciach niskiego napięcia przed uszkodzeniami spowodowanymi przeciążeniami i zwarciami.Projekt zgodny z normami i o sprawdzonej jakości Z zasady wszystkie wyłączniki prądu firmy Eaton są badane i zatwierdzane zgodnie z normami IEC/EN 60898-1 lub IEC/EN 60947-2. Wyłączniki, które wchodzą w zakres normy IEC/EN 60898-1, przeznaczone są przede wszystkim do stosowania w instalacjach domowych i do obsługi przez osoby niebędące ekspertami. Norma IEC/EN 60947-2 dotyczy wyłączników w obwodach o napięciu znamionowym do 1000 V AC lub do 1500 V DC.
