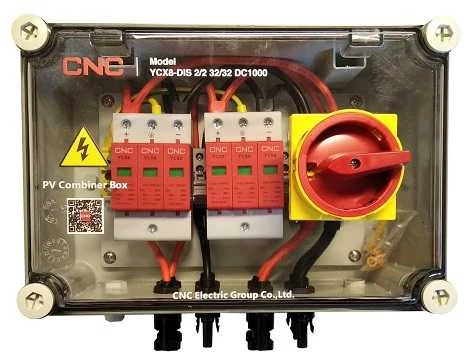

CNC PV atjungimo skydelis, DC 2in-2out, IP66

PV atjungimo skydelis, DC 2in-2out
Ypatybės:
2 įėjimai 2 išėjimai 1000V DC.
Nuolatinės srovės įvadų dėžutė 2 įėjimų / 2 išėjimų PV sistemai.
Skirta apsaugai nuo viršįtampių ir saulės energijos nuolatinės srovės pusės izoliavimui.
Atspari UV spinduliams, vandeniui ir dulkėms IP66, smūgiams, nedegi V0.
Su MC4 jungtimis. Dėžutės dydis 280 x 190 x 130 mm, standartai IEC529, EN60529, CE, RoHS.

Nuolatinės srovės jungiklis:
1000V DC, 50A. (1vnt.)
DC jungiklis užblokuoja dėžutės dangtį.
Patentuota nuolatinės srovės gesinimo kamera.
Standartai: UL508i, IEC60947-3 Pv2.

Nuolatinės srovės viršįtampių ribotuvai SPD:
Modelis: YCS8.
1000V DC, 40kA. (2vnt.)
Skirta fotovoltinių elementų apsaugai.
Reakcijos laikas: <25ns.
Standartai: IEC 61643-31, EN 50539-11+ A1.


Techniniai duomenys:
Įėjimai: 2.
Išėjimai: 2.
Maksimali įtampa: 1000 V.
DC jungiklis: 1000V, 50A. (1vnt.)
DC SPD: 1000V, 40kA. (2vnt.)
Trumpojo jungimo srovė vienam įėjimui (Isc): 15A-30A (keičiama).
Maksimali išėjimo srovė: 50A.
Maksimali išlydžio srovė (Imax): 40 kA.
Nominali viršįtampių išlydžio srovė (In): 20 kA.
Suveikimo įtampa (Up): 3.6 kV.
Korpuso medžiaga: 100% PC (polikarbonatas).
Saugos klasė: IP66 (atspari vandeniui ir dulkėms), V0 UL94 (atspari degimui).
Matmenys: 280 x 190 x 130 mm.
Įėjimo kabelių storiai: PG09, 2.5-16 mm.
Išėjimo kabelių storiai: PG21, 2.5-16 mm.
Darbinė temperatūra: -25°C iki 60°C.


Garantija: 24 mėn.
