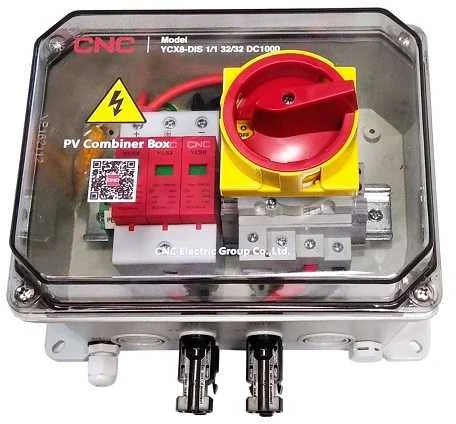

CNC PV atjungimo skydelis, DC 1in-1out, IP66

PV atjungimo skydelis, DC 1in-1out
Ypatybės:
1 įėjimas 1 išėjimas 1000V DC.
Nuolatinės srovės įvadų dėžutė 1 įėjimo / 1 išėjimo PV sistemai.
Skirta apsaugai nuo viršįtampių ir saulės energijos nuolatinės srovės pusės izoliavimui.
Atspari UV spinduliams, vandeniui ir dulkėms IP66, smūgiams, nedegi V0.
Su MC4 jungtimis. Dėžutės dydis 215x165x154mm, standartai EN60529.

Nuolatinės srovės jungiklis:
1000V DC, 50A. (1vnt.)
DC jungiklis užblokuoja dėžutės dangtį.
Patentuota nuolatinės srovės gesinimo kamera.
Standartai: UL508i, IEC60947-3 Pv2.

Nuolatinės srovės viršįtampių ribotuvas SPD:
Modelis: YCS8.
1000V DC, 40kA. (1vnt.)
Skirta fotovoltinių elementų apsaugai.
Reakcijos laikas: <25ns.
Standartai: IEC 61643-31, EN 50539-11+ A1.


Techniniai duomenys:
Įėjimas: 1.
Išėjimas: 1.
Maksimali įtampa: 1000 V.
DC jungiklis: 1000V, 50A. (1vnt.)
DC SPD: 1000V, 40kA. (1vnt.)
Trumpojo jungimo srovė vienam įėjimui (Isc): 15A-30A (keičiama).
Maksimali išėjimo srovė: 50A.
Maksimali išlydžio srovė (Imax): 40 kA.
Nominali viršįtampių išlydžio srovė (In): 20 kA.
Suveikimo įtampa (Up): 3.6 kV.
Korpuso medžiaga: 100% PC (polikarbonatas).
Saugos klasė: IP66 (atspari vandeniui ir dulkėms), V0 UL94 (atspari degimui).
Matmenys: 215 x 165 x 154 mm.
Įėjimo kabelių storiai: PG09, 2.5-16 mm.
Išėjimo kabelių storiai: PG21, 2.5-16 mm.
Darbinė temperatūra: -25°C iki 60°C.


Garantija: 24 mėn.
