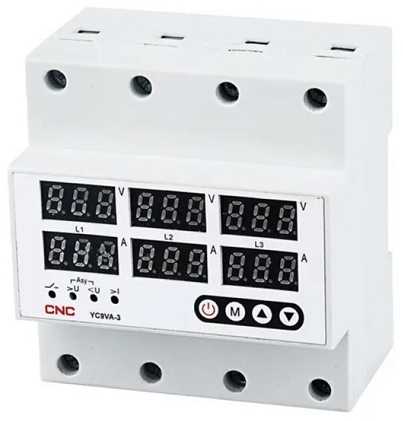

CNC Įtampos ir srovės valdymo relė, 63A, 3-fazei

Įtampos ir srovės valdymo relė, 63A, 3-fazei


Ypatybės:
Skaitmeninė įtampos ir srovės kontrolės relė naudojama trifazės elektros įrangos apsaugai nuo viršįtampių, žemų įtampų ar viršsrovių.
Automatinė apsauga nuo viršįtampių ir žemos įtampos tinka trifazėms kintamosios srovės 380V grandinėms, kurių vardinė darbinė srovė ne didesnė kaip 63A.
Tai mikroprocesoriumi pagrįstas vienfazės kintamosios srovės tinklų įtampos stebėjimo įtaisas, skirtas apsaugoti elektros įrangą nuo sugadinimo.
Įrenginys analizuoja pagrindinę įtampą ir rodo įtampos ir srovės vertes skaitmeniniame indikatoriuje.
Kai grandinėje atsiranda viršįtampių, žemų įtampų ar viršsrovių problemų, relė greitai ir patikimai atjungia grandinę, o kai grandinės įtampa grįžta į normalią būseną, automatiškai įjungia maitinimą.
Mygtuku nustatoma pageidaujama įtampos vertė ir perjungimo uždelsimo laikas.
Relės įjungimo uždelsimas apsaugo prijungtus prietaisus nuo pakartotinių įtampos svyravimų, kurie gali įvykti tinklui stabilizuojantis.
Kompaktiška konstrukcija, patikimas veikimas, lengvas instaliavimas ant DIN bėgelio.
Prijungimui galima naudoti aliumininius ir varinius laidus.
Pritaikomas administraciniuose, pramoniniuose ir gyvenamuosiuose pastatuose; elektros skydeliuose ir pramoninėse mašinose, kur svarbu užtikrinti nuolatinį įtampos ir srovės stebėjimą.
Pastaba: relė apsaugo nuo ilgalaikių tinklo įtampos svyravimų, tačiau nėra specialiai pritaikyta apsaugoti nuo žaibo sukeltų trumpų impulsinių viršįtampių. Tam skirti viršįtampių ribotuvai (SPD).
Pagrindinės funkcijos:
1. Apsauga nuo viršįtampių.
2. Apsauga nuo žemos įtampos.
3. Apsauga nuo viršsrovių.
4. Automatinis atkūrimas.
5. Įtampos rodmuo (įtampos matavimas).
6. Srovės rodmuo (srovės matavimas).


Techniniai duomenys:
Nominali įtampa (Ue): AC 380V (trifazė).
Srovė: 1-63 A.
Dažnis: 50/60Hz.
Maks. įtampos nustatymo diapazonas: 390-500 V.
Min. įtampos nustatymo diapazonas: 260-370 V.
Reakcijos laikas: 0.1-30s.
Grąžinimo laikas: 1-500s.
Tolerancijos riba: 2%.
Įtampos matavimo tikslumas: iki 2%.
Izoliacijos įtampa (Ui): AC 700V.
Išėjimo kontaktas: 3NO.
Saugos klasė: IP20.
Mechaninis tarnavimo laikas: 1000000 kartų.
Elektrinis tarnavimo laikas: 100000 kartų.
Instaliavimas: ant DIN bėgio (35mm).
Darbinė temperatūra: nuo -50°C iki +40°C.
Santykinė drėgmė (prie 40°C): <50% (nekondensuoja).

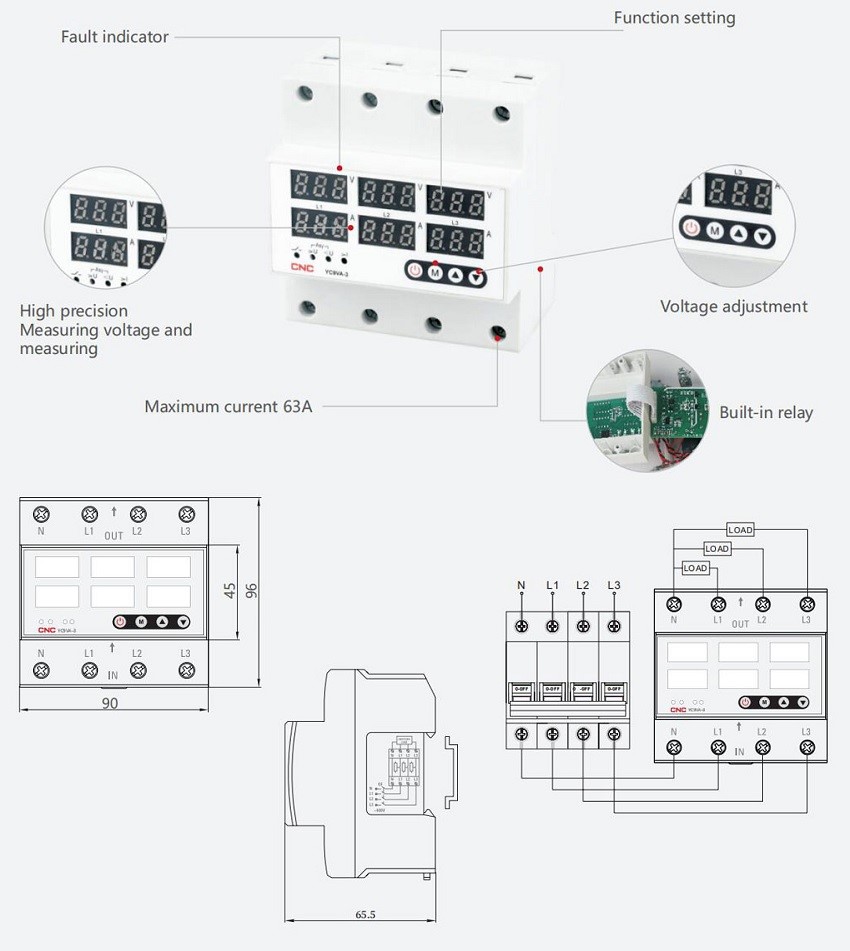

Išmatavimai: 95 x 90 x 66 mm.
Spalva: balta.


Garantija: 24 mėn.
