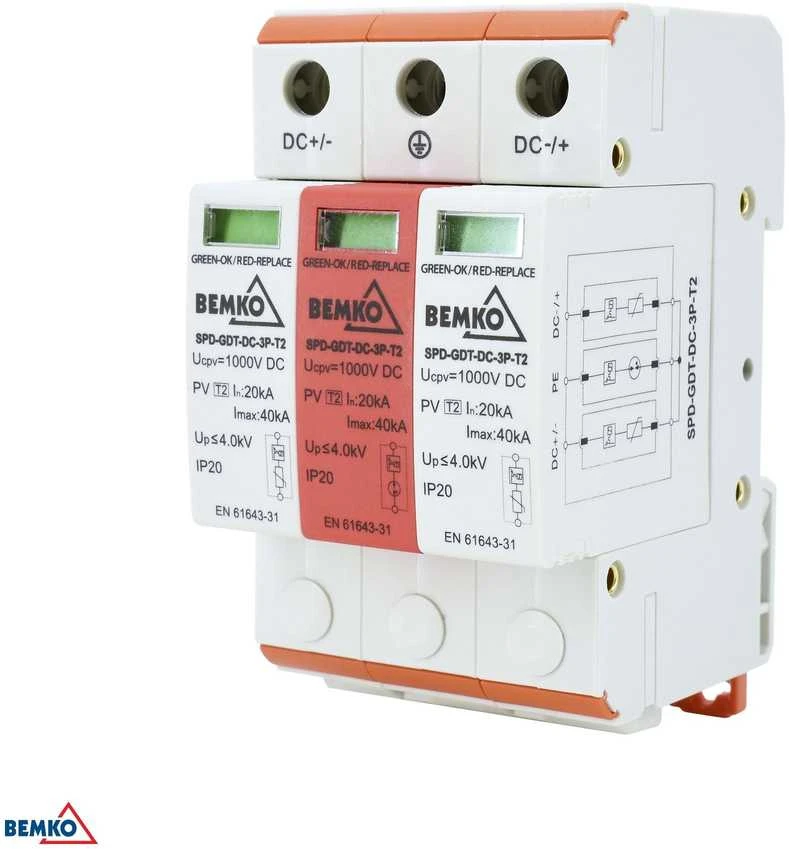

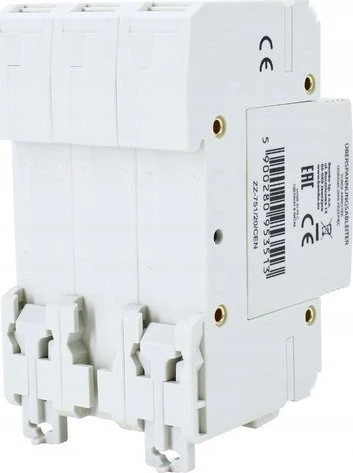

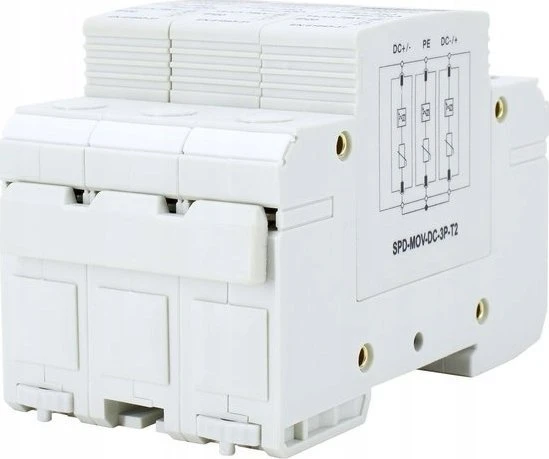

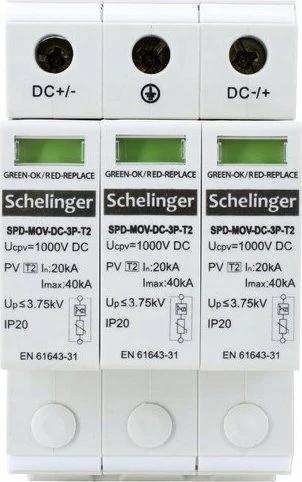

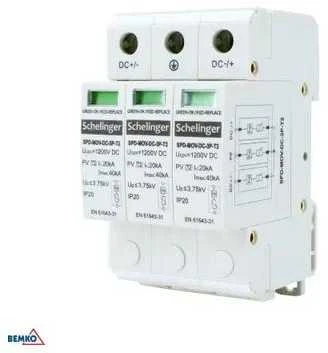

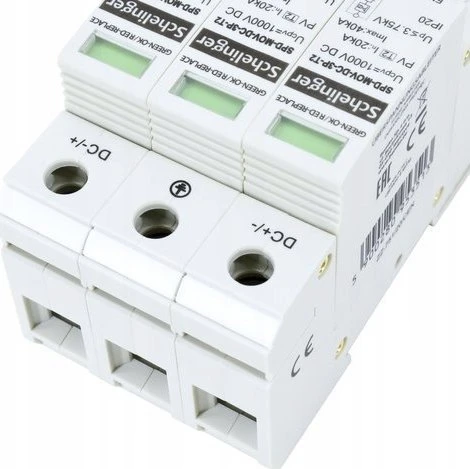

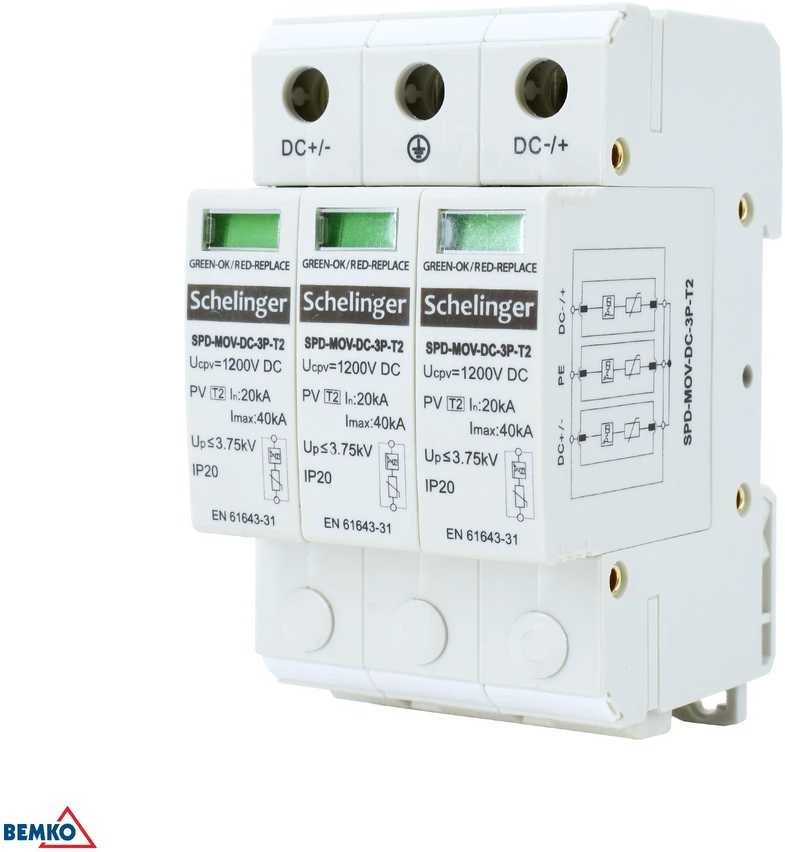

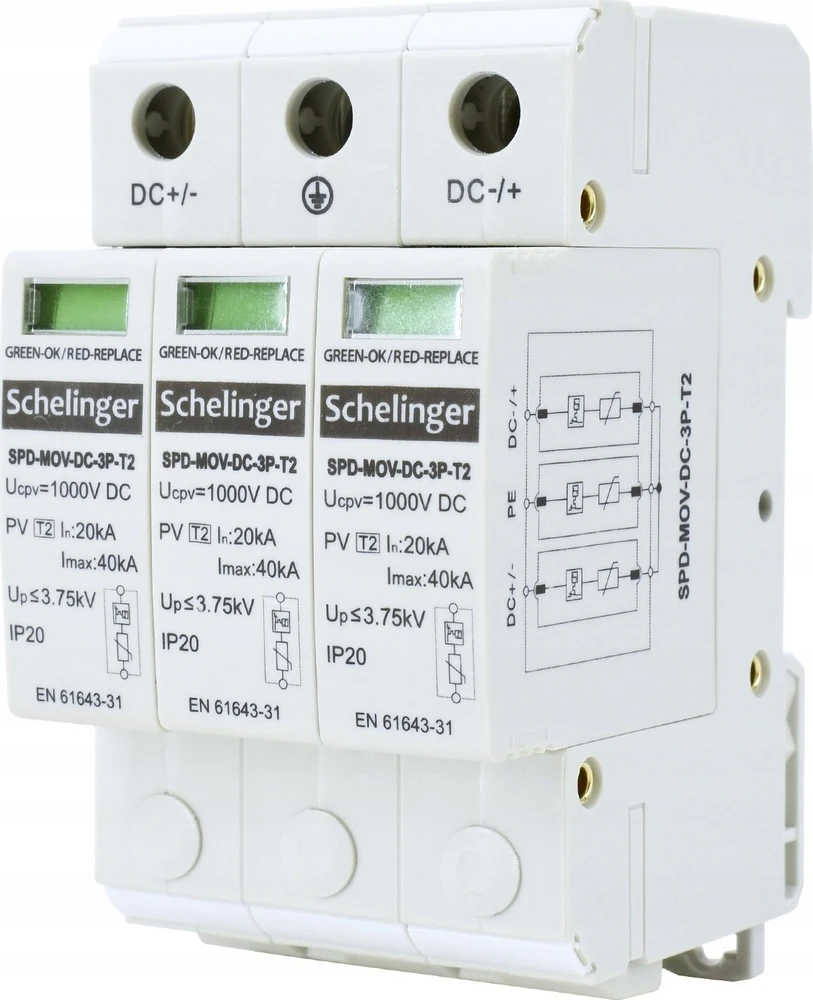

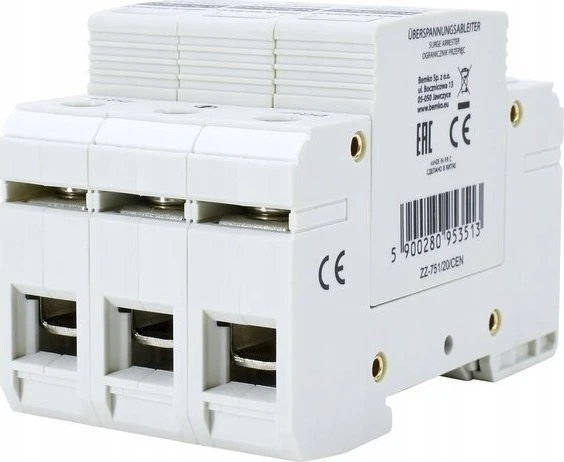

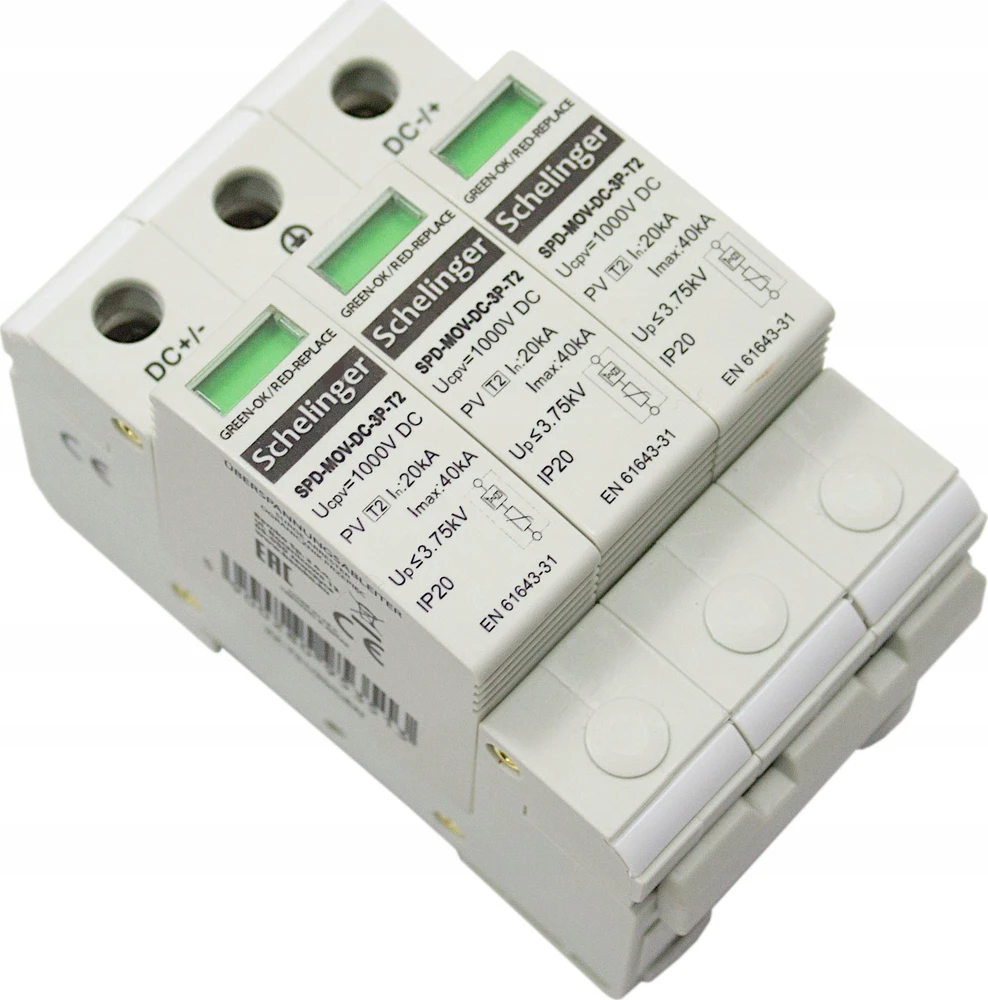

Bemko SURGE LIMITER 3P DC 1000V CLASS T2 SCHELINGER

SCHELINGER 3P DC 1000V T2 KLASĖS VIRŠĮTAMPIŲ APSAUGOS ĮTAISAS. Šis 3 fazių 3P nuolatinės srovės viršįtampių apsaugos įtaisas skirtas fotovoltinėms instaliacijoms apsaugoti. Jis aprūpintas vizualiniu indikatoriumi (žalia spalva reiškia apsaugą, raudona – apsaugos nėra). Jis apsaugo nuo viršįtampių, atsirandančių dėl netiesioginių išlydžių ir perjungimo procesų – 2 tipo ribotuvai (anksčiau C klasės). Jis turi integruotą šiluminę apsaugą – jam nereikia papildomos šiluminės apsaugos (nors ji visada rekomenduojama). Pritaikymas: Šis viršįtampių ribotuvas skirtas apsaugoti fotovoltines instaliacijas nuo indukuotų įtampų, perjungimo įtampų ir atmosferos veiksnių sukeltų įtampų. Juos taip pat galima montuoti šakų ir aukštų skirstomuosiuose skyduose bei paskirstymo skyduose, siekiant apsaugoti elektros instaliacijas ir jautrius įrenginius. Visas įrenginys yra apsaugotas varistoriais, kurių didžiausias privalumas yra didelis veikimo greitis. Jie gali pereiti iš didelės varžos būsenos į mažos varžos būseną per mažiau nei 25 ns. Nepaisant mažo dydžio, jie pasižymi didele energijos sugerties galia. Varistoriai naudojami apsaugai nuo viršįtampių tiek kintamosios, tiek nuolatinės srovės grandinėse. Techninis aprašymas: Ribinė iškrovos srovė (8/20us): Imax: 40kA Modulių skaičius: 3 Nuolatinė darbinė įtampa: Ucpv: 1000V DC Įtampos apsaugos lygis: Up: Darbinė temperatūra: -40°C / 70°C Tipas: T2 (C) Gamintojas: Schelinger Montavimo būdas: 35 mm DIN tvirtinimo bėgelis Apsaugos nuo viršįtampių įtaisas Pru DC 1000V C (2 tipas) 3P 20kA/40kA fotovoltinis elementas Schelinger SCHELINGER Gamintojas: SCHELINGER Simbolis: 73.3209 Gamintojo kodas: A53-SPD-MOV-DC-3P-T2 EAN kodas: 5900280953513 sklep@speckable.pl Ribinė srovė Iškrovos srovė: 40kA Gnybtų talpa: 35mm² Cinkuoto plieno gnybtai Keičiami įdėklai Prijungiama naudojant šukines šynas Matmenys: Aukštis: 90mm Plotis: 54mm Gylis: 68mm Apsaugos nuo viršįtampių tipai / klasės Įrenginiai: Efektyviai apsaugai nuo viršįtampių reikalinga kaskadinė, t. y. daugiapakopė, konstrukcija. Dėl šios priežasties, maitinant įrenginius, naudojama trijų pakopų viršįtampių apsaugos sistema. Ją sudaro 1, 2 ir 3 tipo apsauginiai įtaisai pagal PN-EN 61643-11 standartą (anksčiau pagal DIN VDE 0675 žymimi B, C ir D klasėmis). 1 tipo apsauginis įtaisas, anksčiau B klasės, dažnai vadinamas žaibolaidžiu, naudojamas apsaugoti nuo aukštos įtampos viršįtampių, kuriuos sukelia tiesioginis arba artimas žaibo smūgis į elektros liniją. Jo užduotis – apriboti įtampos impulsą iki mažesnio nei 4 kV. 2 tipo apsauginis įtaisas, anksčiau C klasės, dažnai vadinamas tiesiog viršįtampių apsauga. Jo paskirtis – apriboti viršįtampius iki 1–1,5 kV, o tai apsaugo daugelį elektros apkrovų nuo perjungimo viršįtampių ir viršįtampių, kuriuos sumažina 1 tipo apsauginiai įtaisai, tačiau vis tiek kelia grėsmę įrenginiams, kurie yra labai jautrūs visų tipų viršįtampiams. B ir C klasės įtaisai dažnai įrengiami gyvenamųjų namų skirstomuosiuose skyduose. 3 tipo apsauginis įtaisas, anksčiau vadintas D klase, naudojamas tiesiogiai apsaugoti pasirinktus įrenginius, jautrius visų tipų viršįtampiams. Jis montuojamas skirstomojoje skydinėje, už lizdo elektros dėžutėje arba tiesiai įrenginyje. Visų tipų apsauginiai įtaisai turi būti montuojami kaskadoje; kitaip visa apsauga nuo viršįtampių bus neveiksminga. Vėlesnių pakopų įrenginiai, prieš kuriuos nėra ankstesnių, negali pašalinti apkrovų. Be ankstesnio etapo jie sunaikinami.
