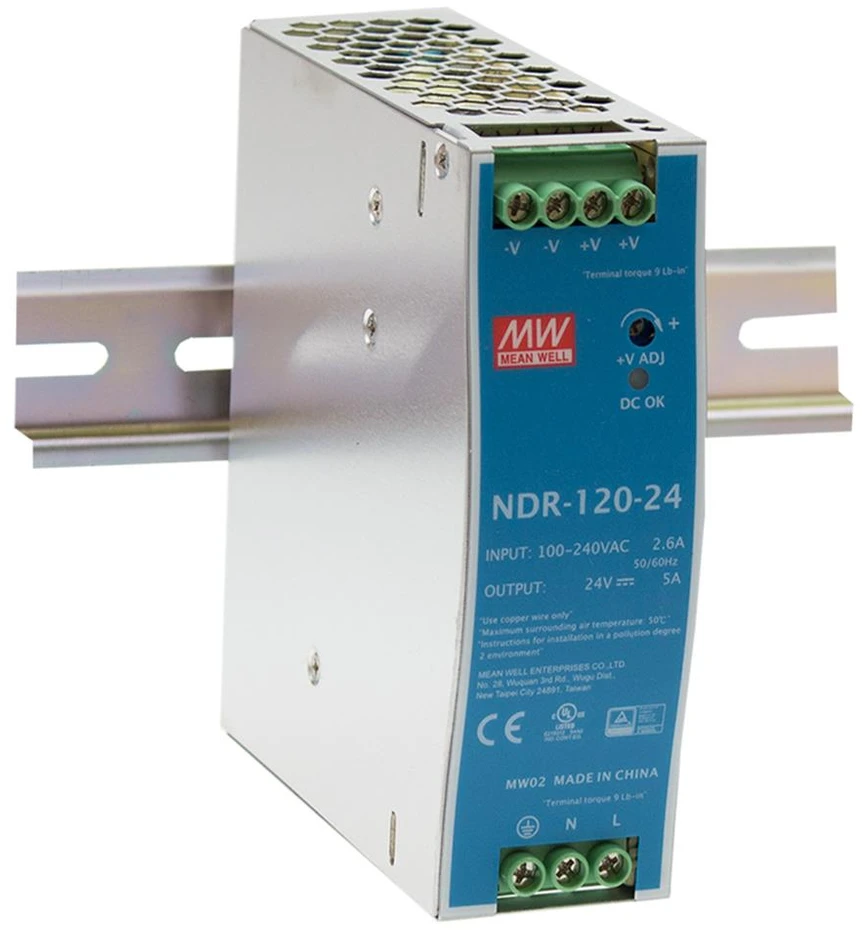

Modelis NDR-120-24
DC įtampa 24V
Nominali srovė 5A
Srovės diapazonas 0 ~ 5A
Galia 120W
Įtampos reguliavimo diapazonas 24 ~ 28V
Ripple & Noise (max.) 120mVp-p
Įtampos tolerancija ±1.0%
Linijinė reguliacija ±0.5%
Apkrovos reguliacija ±1.0%
Nustatymo ir įsijungimo laikas 1200ms, 60ms/230VAC; 2500ms, 60ms/115VAC at full load
Sulaikymo laikas (tip.) 16ms/230VAC; 10ms/115VAC at full load
Įtampos diapazonas 90 ~ 264VAC; 127 ~ 370VDC (DC input operation possible by connecting AC/L(+), AC/N(-))
Dažnio diapazonas 47 ~ 63Hz
Našumas (tip.) 88%
Kintamoji srovė (tip.) 2.25A/115VAC; 1.3A/230VAC
Įjungimo srovė (tip.) 20A/115VAC; 35A/230VAC
Leakage Current <1mA / 240VAC
Perkrovos apsauga 105 ~ 130% rated output power (constant current limiting, recovers automatically after fault removal)
Viršįtampos apsauga 29 ~ 33V (shut down output voltage, re-power on to recover)
Over Temperature Protection Shut down output voltage, re-power on to recover
Įtampos atlaikymas I/P-O/P: 3KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC
Izoliacijos varža I/P-O/P, I/P-FG, O/P-FG: >100M Ohms / 500VDC / 25°C / 70% RH
Darbinė temperatūra -20 ~ +70°C (Refer to "Derating Curve")
Atsparumas drėgmei 20 ~ 95% RH non-condensing
Sandėliavimo temperatūra ir drėgmė -40 ~ +85°C, 10 ~ 95% RH non-condensing
Temp. Coefficient ±0.03%/°C (0 ~ 50°C)
Vibracija 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Compliance to IEC60068-2-6
MTBF 2636.8K hrs min. (Telcordia SR-332); 453.3K hrs min. (MIL-HDBK-217F at 25°C)
Dydis 40mm (W) x 125.2mm (H) x 113.5mm (D)
Svoris 0.6Kg; 20pcs/13Kg/1.02CUFT
Sertifikatai IEC62368-1, UL508, BS EN/EN62368-1, EAC TP TC 004, BS EN/EN60204-1
EMC spinduliuotė BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020
EMC atsparumas EN61000-4-2,3,4,5,6,8,11, EN55035, EN61000-6-2 (EN50082-2), Heavy Industry Level
Darbinis aukštis Up to 2000 meters
LED indikatorius DC OK
Aušinimo metodas Free air convection
Montavimas Type DIN Rail TS35/7.5 or TS35/15

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Solar Plus
Modelis

NDR-120-24
Gamintojo kodas NDR-120-24
Modelio pavadinimas

NDR-120-24

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip ant DIN bėgio tvirtinamas šis maitinimo šaltinis?

Maitinimo šaltinis NDR-120-24 montuojamas ant DIN bėgio tipo TS35/7.5 arba TS35/15. Jis tiesiog užsifiksuoja ant bėgio, nereikia papildomų įrankių. Toks tvirtinimas užtikrina patikimą įrenginio laikymąsi ir leidžia lengvai jį integruoti į valdymo spintas.

2. Kokią apsaugą nuo perkrovos turi šis 120W įrenginys?

Šis maitinimo šaltinis turi apsaugą nuo perkrovos esant 105–130% vardinės galios. Perkrovos atveju jis pradeda riboti srovę. Kai perkrova pašalinama, automatiškai atsinaujina normalus darbas. Tai apsaugo prijungtą įrangą nuo pažeidimų.

3. Ar galima jungti kintamąją ir nuolatinę įtampą?

Taip, šis modelis veikia tiek su kintamąja, tiek su nuolatine įtampa. Kintamosios įtampos diapazonas yra nuo 90 iki 264 VAC. Nuolatinę įtampą galite prijungti prie AC/L(+) ir AC/N(-) gnybtų. Tai suteikia lankstumo skirtingoms sistemoms.

4. Kaip veikia maitinimo šaltinio apsauga nuo perkaitimo?

Kai įrenginys perkaista, jis automatiškai išjungia išėjimo įtampą. Vėl jį įjungti galite tik iš naujo paduodami maitinimą. Darbinė temperatūra yra nuo -20 iki +70 laipsnių Celsijaus. Tai apsaugo nuo pažeidimų ypač karštomis dienomis.

5. Ką rodo žalias LED indikatorius ant šio įrenginio?

Žalias LED indikatorius, pažymėtas „DC OK“, rodo, kad maitinimo šaltinis veikia ir tiekia reikiamą 24V nuolatinę įtampą. Jei lemputė nedega, vadinasi, išėjime nėra įtampos. Tai padeda greitai patikrinti sistemos būklę eksploatacijos metu.
