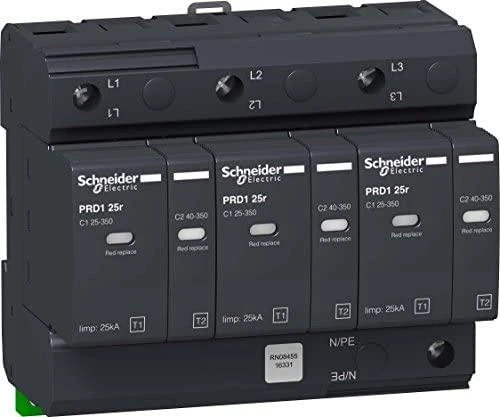

Schneider Viršįtampių apsauga PRD1 25R 3P 25KA su signalu (16331)

Viršįtampių apsauga PRD1 25R 3P 25KA su indikatoriumi (16331)

III PRIEDAS
produktų asortimentas

Multi 9


Produkto pavadinimas

Multi 9 PRD1


Produkto arba komponento tipas

Viršįtampio apsauga su kištukine juosta


Trumpas įtaiso pavadinimas

PRD1 25r


prietaiso naudojimas

Pasiskirstymas


Polių aprašymas

3P


nuotolinio signalizavimo įranga

Z


signalinių kontaktų rinkinys

1 SD (1 Z / O)


apsaugos priemonės tipas.

Elektros paskirstymo tinklas


antžeminė sistema

IT 230TN- C


papildomi parametrai
apsaugos priemonės klasė.

1 + 2 tipas


apsaugos technologijos.

MOV Plikasis


[UE] vardinė prijungties įtampa

230 V (+ / - 10%) kintamoji srovė (AC) 50 HZ400 V (+ / - 10%) kintamoji srovė (AC) 50 Hz


vardinė išleidimo srovė

Dažnas režimas: 25 kA L / PE


didžiausia išleidimo srovė

Dažnas režimas: 40 kA L / PE


šoko srovė [Iimp]

Dažnas režimas: 25 kA L / PE 12.5 A.S


didžiausia nuolatinė veikimo įtampa [Uc]

Paprastas režimas: 350 V L / PE


apsaugos įtampos lygis [Up]

1,5 kV 2 tipo bendras režimas L / PE


atsitiktinė viršįtampė [Ut]

Užpildykite: 1200 V N / PE 200 msWithstand: 415 V L / N 5 sek.


@ info: whatsthis [jei]

3 kA diferencinis režimas L / N100 bendras režimas N / PE25 kA diferencinis režimas L / N


garantijos rūšis

susijęs saugiklis gG 315 A pagal standartą Jungiamasis grandinės išjungiklis Compact NSX100B 100 A kreivė C - IcU 10 kAAssociated grandinės išjungiklis Compact NSX100B 100 A kreivė C - IcU 15 kAAssociated grandinės pertraukiklis Compact NSX100B 100 A kreivė C - IcU 25 kA


trumpojo jungimo stipris

25 kA


vietos signalizavimas

Spalvų žymuo: balta / raudona


Signalinės grandinės įtampa

1 A / 250 V AC1 A / 30 V DC


III PRIEDAS

Snapper


įrenginio bazė

DIN bėgiai


plotis moduliuose 9 mm

12


aukštis

90 mm


Plotis

108 mm


gylis

71 mm


Produkto svoris

1010 g


Spalva

Antracitas pilkas (RAL 7016)


medžiaga

PBT (butileno tereftalatas)


atsako trukmė

NKD (*)


jungtys - gnybtai

Tunelio tipo terminalas, viršutinis arba apatinis 10... 35 mm2 kabelis (-ai)


sukimo momentas

4.5 N. m.


Darbo aplinka
normalus

EN 61643- 11: 2012IEC 61643- 11: 2011


Produktų sertifikatai

CE


kokybės ženklas

KEMA -KEUR


IP apsauga

Priekinis paviršius: IP40, atitinkantis IEC 60529 Building: IP20, atitinkantis IEC 60529


IK apsauga

IK05 pagal IEC 62262


santykinis drėgnis

5... 95%


Aukštis [...]
