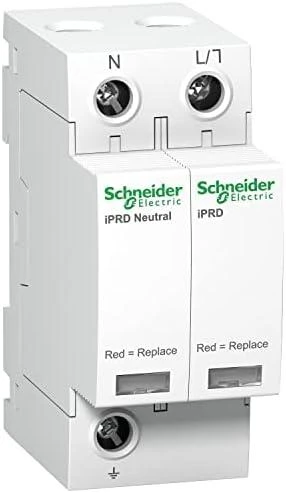

„Schneider“ viršįtampio iškroviklis C 1P+N 20kA 1,1kV 350V iPRD-20-20kA-350V-1PN (A9L20500)

   Perjungimo apsaugos iPRD-20-20kA-350V-1PN (A9L20500) — 1P+N, 20kA, 1,1kV, 350V. Pagrindiniai parametrai Acti 9 gaminių serija. Produkto pavadinimas Acti 9 iPRD. Produkto arba komponento tipas Perjungimo apsauga su įkišama kasetė. Sutrumpintas įrenginio pavadinimas IPRD20. Įrenginio paskirtis Paskirstymas. Polių aprašymas 1P + N. Nuotolinė signalizacija Nėra. Apsaugos nuo viršįtampių tipas Elektros paskirstymo tinklas. Įžeminimo sistema TN-STT. Papildomi parametrai Apsaugos nuo viršįtampių klasė 2 tipas. Apsaugos nuo viršįtampių technologija MOV + GDT. [Ue] vardinė įtampa 230 V (+/- 10 %) kintamoji srovė (AC) 50/60 Hz; 400 V (+/- 10 %) kintamoji srovė (AC) 50/60 Hz. Vardinė iškrovos srovė Diferencinis režimas 5 kA L/N; Bendras režimas 5 kA L/PE; Bendras režimas 5 kA N/PE. Didžiausia iškrovos srovė Bendras režimas 20 kA L/PE; Bendras režimas 20 kA N/PE; Diferencinis režimas 20 kA L/N. Didžiausia nuolatinė darbinė įtampa [Uc] Bendras režimas 260 V N/PE; Bendras režimas 350 V L/PE; Diferencinis režimas 350 V L/N. Įtampos apsaugos lygis [Up] 1.1 kV 2 tipas diferencinis režimas L/N; 1.4 kV 2 tipas bendras režimas N/PE. Laikinas viršįtampis [Ut] Atsparumas 337 V L/N 5 s; Atsparumas 442 V L/PE 5 s; Saugus gedimo režimas 1200 V N/PE 200 ms; Saugus gedimo režimas 1453 V L/PE 200 ms. Papildomo saugiklio tipas Susietas grandinės pertraukiklis iC60H 20 A C kreivė - Icu 15 kA; Susietas grandinės pertraukiklis iC60N 20 A C kreivė - Icu 10 kA; Susietas grandinės pertraukiklis iC60L 20 A C kreivė - Icu 25 kA; Susietas grandinės pertraukiklis NG125H 63 A C kreivė - Icu 36 kA; Susietas grandinės pertraukiklis NG125L 63 A C kreivė - Icu 50 kA. Trumpojo jungimo atsparumas 50 kA. Vietinė signalizacija Žymeklis baltas/raudonas. Montavimo būdas Užfiksuojamas. Montavimo pagrindas DIN bėgelis. Plotis moduliais 9 mm 4. Aukštis 85 mm. Plotis 36 mm. Gylis 69 mm. Produkto masė 0.211 kg. Spalva Balta (RAL 9003). Atsako laikas
